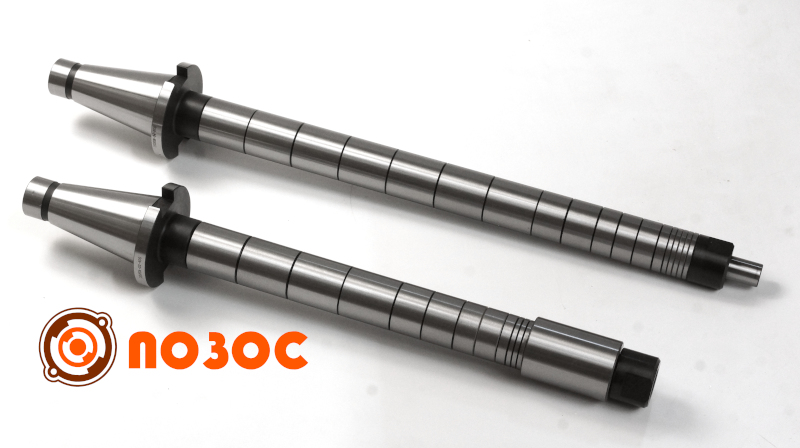

ТИП 2240 ОПРАВКИ для горизонтально-фрезерных станков длинные

Оправки фрезерные длинные конус 7:24 для горизонтально-фрезерных станков.
Применяются для установки на станок фрез, имеющих внутреннюю цилиндрическую поверхность. Оправки обеспечивают точность центрирования и передачу крутящего момента.
Особенности длинных оправок:
Длинные оправки, в отличие от коротких, имеют две опорные центрирующие поверхности и обеспечивают более жесткое положение фрезы в случае ее значительного удаления от установочного гнезда шпинделя.
Применение:

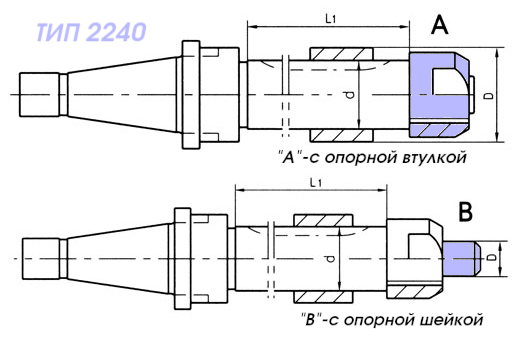

Длинная оправка имеет конический хвостовик, соответствующий по конфигурации посадочному отверстию шпинделя, и цилиндрическую шейку по типам А и В под установку в подшипник поддерживающего хобота станка. Поверхность оправки между опорами предназначена для установки одной или нескольких фрез и имеет шпоночный паз, необходимый для закладки шпонки, передающей на них крутящий момент. Положение инструмента в осевом направлении подбирается комбинацией проставочных колец (втулок), располагаемых на оправке вместе с фрезой.
Использование длинных оправок без крепления цилиндрической шейки в подшипник поддерживающего хобота станка не допускается!

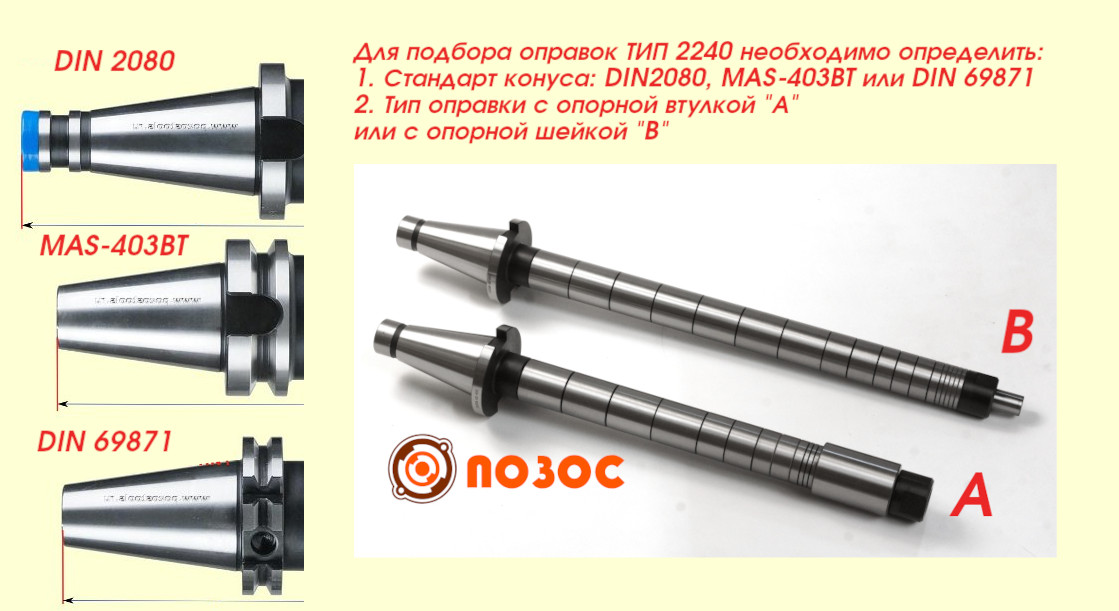

Хвостовик оправки выполняется, как правило, в виде конуса 7:24 нескольких типоразмеров. При выборе приспособления следует ориентироваться на размеры шпиндельного гнезда станка.

Использование длинной оправки с двумя точками опоры позволяет уменьшить погрешности, вызываемые изгибными деформациями при воздействии сил резания. Применение длинных оправок повышает точность изготовления детали на горизонтально-фрезерном станке, обеспечивает фрезерование одновременно несколькими фрезами, сокращая время операции и повышая эффективность работы оборудования.
