ТИП 0750 ПАТРОНЫ ЦАНГОВЫЕ на Конусы Морзе по ГОСТ 25557-82, DIN2280

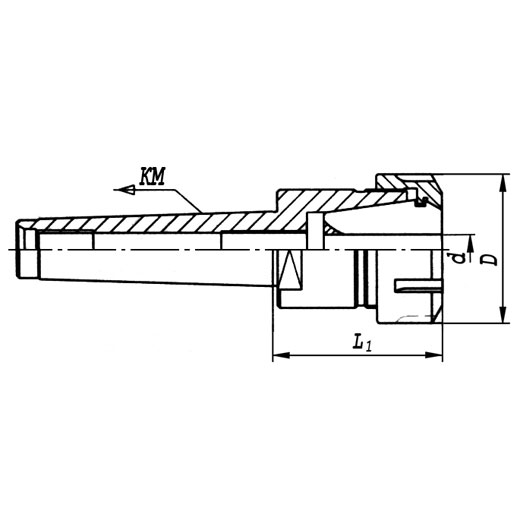

Артикул | Конус Морзе | d,мм | D,мм | L1,мм | Вес,кг | Цена, руб | |
---|---|---|---|---|---|---|---|
0750-MS2xER16 | 2 | 1-10 | 28 | 44.3 | 0.89 | 1100 |
|
MS2xER11 | 2 | 1-7 | 19 | 25.3 | 0.85 | Под запрос | |
MS2xER20 | 2 | 1-13 | 34 | 53.3 | 1.30 | Под запрос | |
MS2xER25 | 2 | 1-16 | 42 | 57.7 | 2.48 | 1600 |
|
0750-MS2xER32 | 1700 |
|
|||||
0750-MS3xER16 | 3 | 1-10 | 28 | 49.3 | 0.89 | 1400 |
|
0750-MS3-ER40 | 3 | 3-26 | 63 | 71.7 | 1.37 | 2100 |
|
MS3xER20 | 3 | 1-13 | 34 | 56.2 | 1.02 | Под запрос | |
MS3xER25 | 3 | 1-16 | 42 | 55.7 | 1.28 | 1600 |
|
MS3xER32 | 3 | 2-20 | 50 | 65.7 | 1.02 | 1700 |
|
0750-MS4xER16 | 4 | 1-10 | 28 | 46.5 | 1.72 | 1500 |
|
0750-MS4xER25 | 4 | 1-16 | 42 | 46.7 | 1.27 | 1600 |
|
0750-MS4xER40 | 4 | 3-26 | 63 | 69.7 | 1.72 | 2400 |
|
MS4-ER32 | 4 | 2-20 | 50 | 74.2 | 1.40 | 1700 |
|
MS4xER20 | 4 | 1-13 | 34 | 51.7 | 3.11 | Под запрос | |
0750-MS5xER32 | 5 | 2-20 | 50 | 74.2 | 1.40 | 2900 |
|
0750-MS5xER40 | 5 | 3-26 | 63 | 69.2 | 1.66 | 3000 |
|
MS5xER50 | 5 | 6-34 | 78 | 85 | 1.40 | Под запрос |
Описание

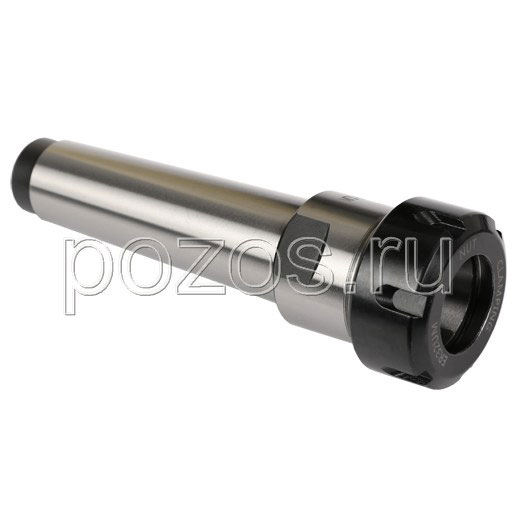

Патроны цанговые ТИП 0750 предназначены для зажима инструмента с цилиндрическим хвостовиком сверл, фрез, оправок и прочего посредством эластичных цанг стандарта ER.
Эти патроны оснащаются хвостовиками с конусами Морзе КМ2, КМ3, КМ4, КМ5 исполнения AE ГОСТ 25557-2006, DIN 228 и могут быть применены со всеми фрезерными станками которые имеют в шпинделе соответствующие посадочные конусы.
