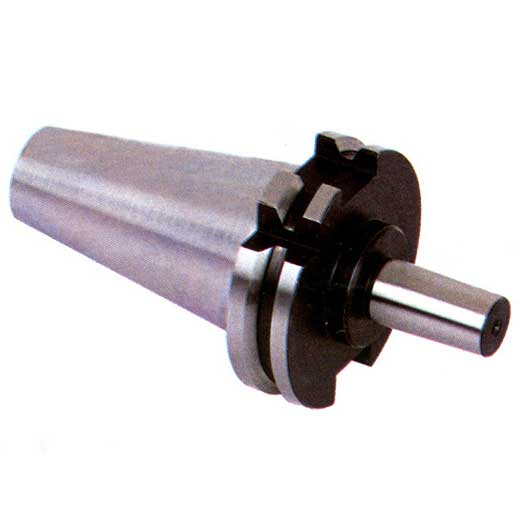

ТИП 3820 DIN69871 ОПРАВКИ ПЕРЕХОДНЫЕ ДЛЯ СВЕРЛИЛЬНОГО ПАТРОНА

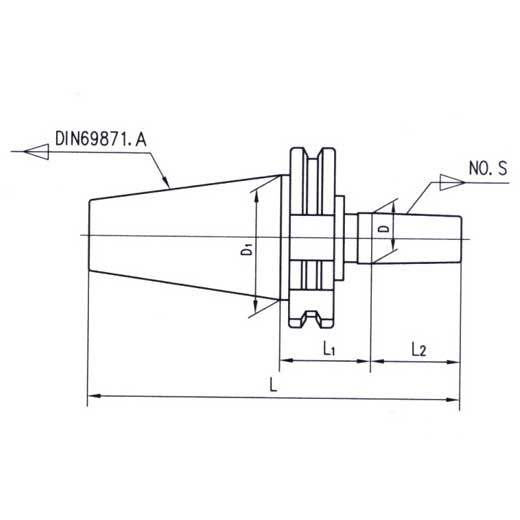

Артикул | L2.мм | L,мм | D,мм | D1,мм | Резьба затяжки | Цена, руб | |
---|---|---|---|---|---|---|---|
DIN69871.А40-B10-32 | 14.5 | 114.9 | 10.094 | 44.45 | M16 | Под запрос | |
DIN69871.А40-B10-45 | 14.5 | 127.9 | 10.094 | 44.45 | M16 | Под запрос | |
DIN69871.А40-B12-32 | 18.5 | 118.9 | 12.065 | 44.45 | M16 | 3360 |
|
DIN69871.А40-B12-80 | 18.5 | 166.9 | 12.065 | 44.45 | M16 | 3360 |
|
DIN69871.А40-B16-26 | 24 | 118.4 | 15.733 | 44.45 | M16 | 3360 |
|
DIN69871.А40-B16-32 | 24 | 124.4 | 15.733 | 44.45 | M16 | 3360 |
|
DIN69871.А40-B16-45 | 24 | 137.4 | 15.733 | 44.45 | M16 | 3360 |
|
DIN69871.А50-B16-45 | 24 | 170.8 | 15.733 | 69.85 | M24 | 5100 |
|
DIN69871.А40-B18-32 | 32 | 132.4 | 17.780 | 44.45 | M16 | 3360 |
|
DIN69871.А40-B18-45 | 32 | 145.4 | 17.780 | 44.45 | M16 | 3360 |
|
DIN69871.А50-B18-45 | 32 | 178.8 | 17.780 | 69.85 | M24 | 5100 |
|
DIN69871.А40-B22-32 | 40.5 | 140.9 | 21.793 | 44.45 | M16 | 3360 |
|
DIN69871.А50-B22-60 | 40.5 | 202.3 | 21.793 | 69.85 | M24 | 5100 |
|
DIN69871.А40-B24-32 | 50.5 | 150.9 | 23.825 | 44.45 | M16 | Под запрос | |
DIN69871.А50-B24-60 | 50.5 | 212.3 | 23.825 | 69.85 | M24 | Под запрос | |
DIN69871.А40-B6-32 | 10 | 110.4 | 6.35 | 44.45 | M16 | Под запрос |
Описание
Оправки переходные с конуса 7:24 DIN69871 предназначены для установки в станки патронов сверлильных и прочей оснастки с укороченными Конусами Морзе.
