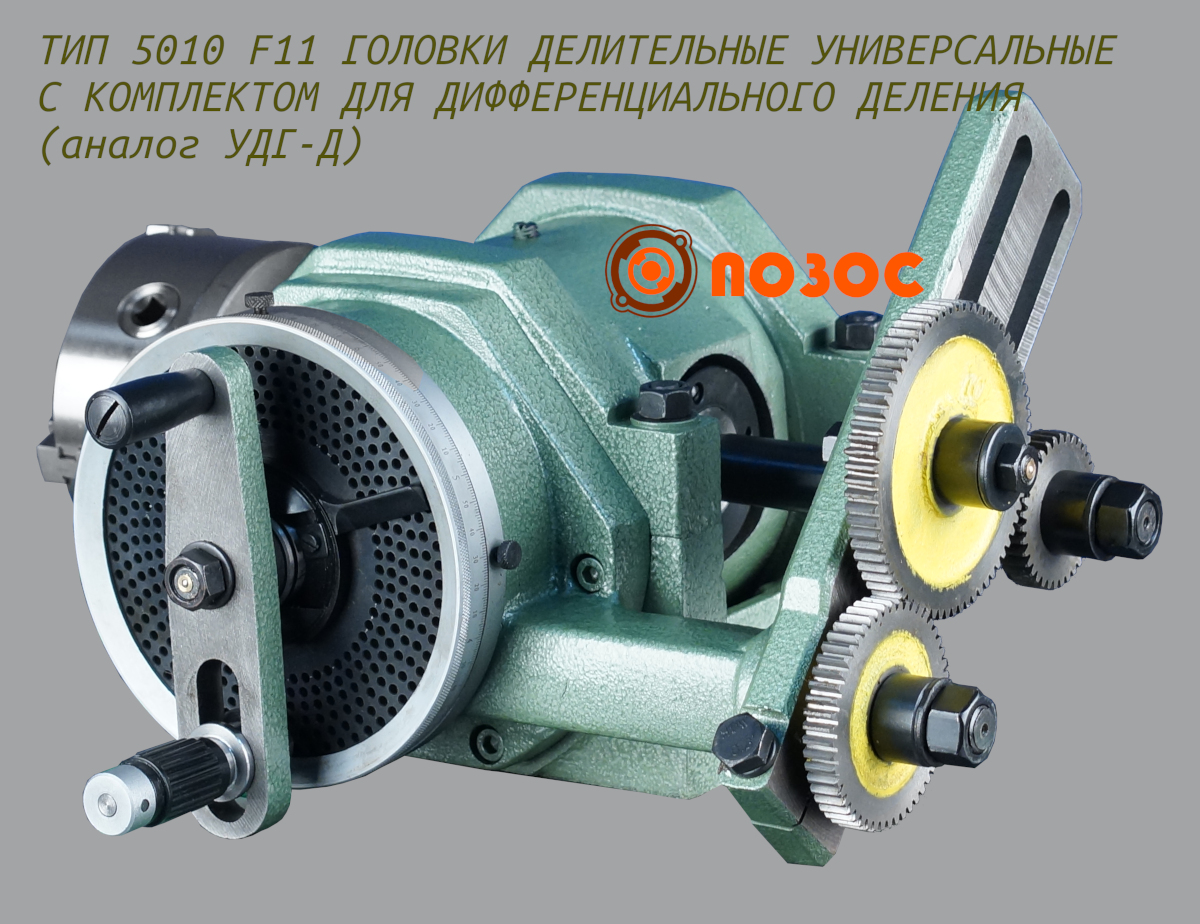

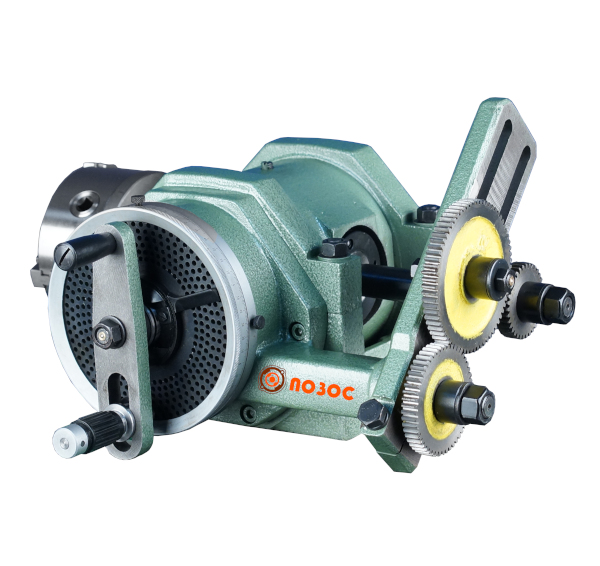

ТИП 5010 F11 ГОЛОВКИ ДЕЛИТЕЛЬНЫЕ УНИВЕРСАЛЬНЫЕ С КОМПЛЕКТОМ ДЛЯ ДИФФЕРЕНЦИАЛЬНОГО ДЕЛЕНИЯ (аналог УДГ-Д)

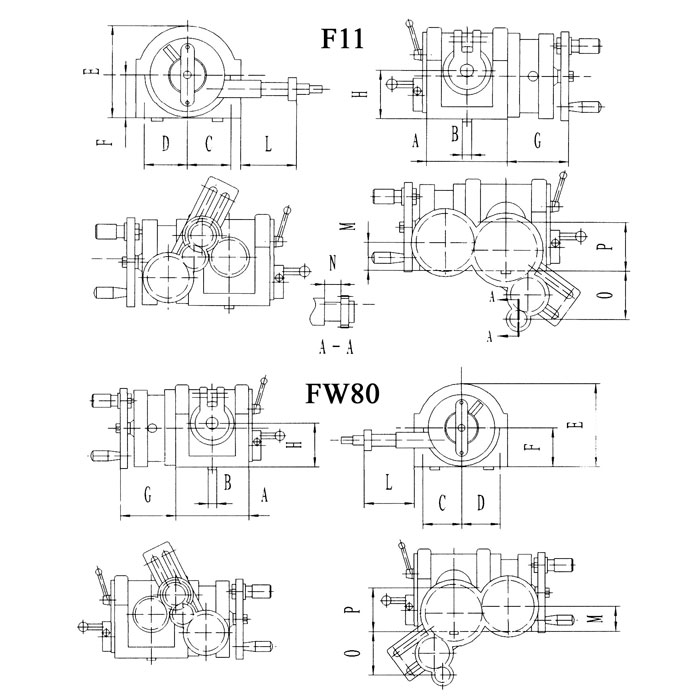

Артикул | Высота центров, мм | Угол подъема шпинделя от его горизонтального положения | Угол опускания шпинделя вниз | Угол вращения шпинделя при одном полном обороте рукоятки | Минимальная градуировка шкалы | Передаточное отношение | Конус в шпинделе | Диаметр сквозного отверстия в шпинделе, мм | Ширина фиксирующего паза, мм | Диаметр посадочного конуса для монтажного фланца, мм | Количество отверстий на индексной плите диск 1 | Количество отверстий на индексной плите диск 2 | Сменные шестерни модульная | Сменные шестерни зубчатые | Макс. нагрузка на подшипник, кг | Вес, кг | Диаметр токарного патрона, мм | Цена, руб | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
F11100A | 100 | ≤95° | ≤5° | 9° (540°, 1' каждое) | 10" | 1:40 | КМ3 | 30 | 14 | Ø41.275 | 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43 | 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66 | 1.5 | 25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100 | 100 | 67 | 125 | 140800 |
|
F11125A | 125 | ≤95° | ≤5° | 9° (540°, 1' каждое) | 10" | 1:40 | КМ4 | 30 | 18 | Ø53.975 | 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43 | 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66 | 2 | 25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100 | 130 | 110 | 160 | 154500 |
|
F11160A | 160 | ≤95° | ≤5° | 9° (540°, 1' каждое) | 10" | 1:40 | КМ4 | 30 | 18 | Ø53.975 | 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43 | 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66 | 2 | 25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100 | 130 | 130 | 200 | 178500 |
|
F11200A | 160 | ≤95° | ≤5° | 9° (540°, 1' каждое) | 10" | 1:40 | КМ4 | 30 | 22 | Ø53.975 | 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43 | 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66 | 2 | 25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100 | 130 | 135 | 200* | 208700 |
|
FW80 | 80 | ≤90° | ≤6° | 9° (540°, 1' каждое) | 10" | 1:40 | КМ3 | 30 | 14 | Ø36.541 | 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43 | 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66 | 1.5 | 25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100 | 80 | 36 | 100 | 111000 |
|
Описание
Универсальные делительные головки серии FW80, F11100A, F11125A, F11160A, F11200A являются одной из наиболее важных принадлежностей для фрезерных станков. С помощью делительной головки деталь, расположенная между центрами или зажатая в патроне, может быть повернута на любой угол по желанию и разделить на любое количество в равных и произвольных частях. Применяя различные виды инструмента, делительные головки могут также помочь на шлифовальных станках, с их помощью можно выполнить проточки, нарезать зубчатые колеса, спиральные шестерни, червячные валы, Архимедовы спирали, спиральные пазы и прочее.
Для случаев, когда необходимо поддерживать тяжелую нагрузку, имеются головки F11125C, F11160C, сконструированные специально для этого.
Специальное исполнение головки ТИПа F11100AL, F11125AL, F11160AL. Они аналогичны головке FW80, где ручки управления расположены на левой стороне.
Для случаев, когда необходимо поддерживать тяжелую нагрузку, имеются головки F11125C, F11160C, сконструированные специально для этого.
Специальное исполнение головки ТИПа F11100AL, F11125AL, F11160AL. Они аналогичны головке FW80, где ручки управления расположены на левой стороне.
