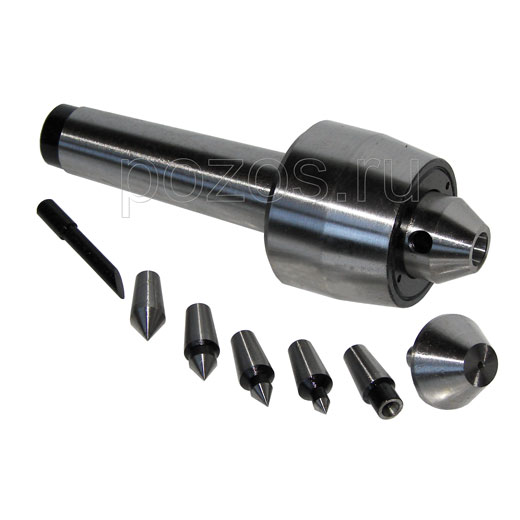

ТИП 2560 ЦЕНТРЫ ВРАЩАЮЩИЕСЯ ВЫСОКООБОРОТНЫЕ со сменными вставками
Описание
Конус Морзе
|

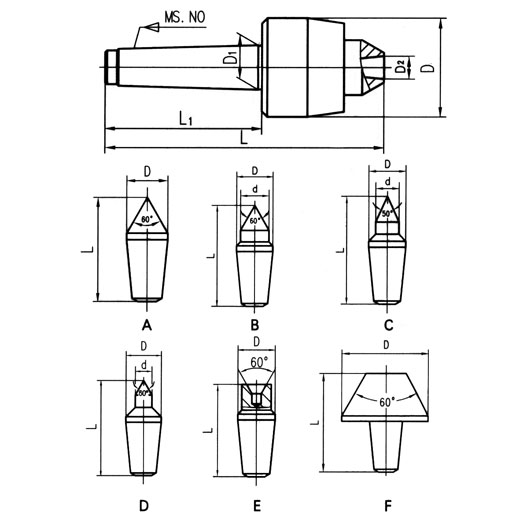

A | B | C | D | E | F | ||||||||||
L | D | L | D | l | L | D | d | L | D | d | L | D | d | L | D | |
2 | 26 | 10.20 | 28.5 | 10.20 | 8 | 29 | 10.20 | 5.5 | 27.5 | 10.20 | 5 | 25 | 10.20 | 8 | 30 | 28 |
3 | 32 | 12.75 | 35.0 | 12.75 | 10 | 36 | 12.75 | 8.0 | 34.0 | 12.75 | 6 | 31 | 12.75 | 10 | 37 | 34 |
4 | 32 | 12.75 | 35.0 | 12.75 | 10 | 36 | 12.75 | 8.0 | 34.0 | 12.75 | 6 | 31 | 12.75 | 10 | 37 | 34 |
5 | 39 | 15.70 | 44.0 | 15.70 | 12 | 45 | 15.70 | 10.0 | 42.0 | 15.70 | 8 | 43 | 15.70 | 12 | 48 | 40 |
