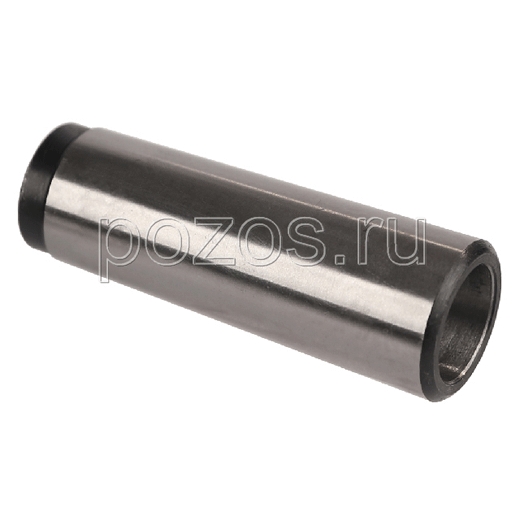

ТИП 1670 ВТУЛКИ ПЕРЕХОДНЫЕ без лапки к токарным станкам для инструмента с коническим хвостовиком

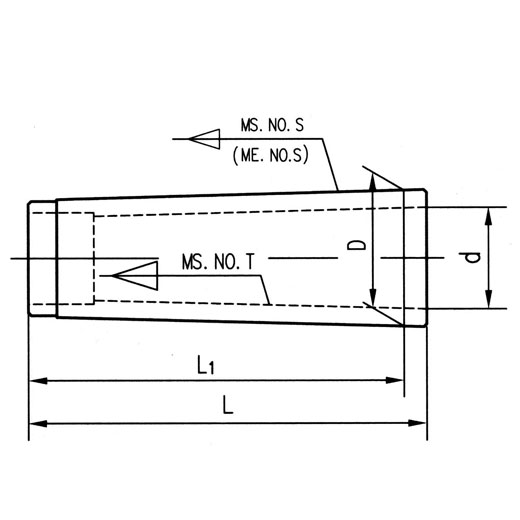

Артикул | Конус наружный | Конус Морзе внутренний | L,мм | D,мм | d,мм | L1,мм | Цена, руб | |
---|---|---|---|---|---|---|---|---|
273-04/30 | ME40 | 3 | 70 | 40 | 23.825 | 900 |
|
|
273-04/40 | ME40 | 4 | 70 | 40 | 31.267 | 1000 |
|
|
273-05/30 | ME50 | 3 | 86 | 50 | 23.825 | 1600 |
|
|
273-05/40 | ME50 | 4 | 86 | 50 | 31.267 | 1650 |
|
|
273-05/50 | ME50 | 5 | 86 | 50 | 44.399 | 1400 |
|
|
273-06/40 | ME60 | 4 | 100 | 60 | 31.267 | 2100 |
|
|
273-06/50 | ME60 | 5 | 100 | 60 | 44.399 | 2100 |
|
|
273-07/40 | ME70 | 4 | 110 | 70 | 31.267 | 2600 |
|
|
273-07/50 | ME70 | 5 | 110 | 70 | 44.399 | 2600 |
|
|
273-08/40 | ME80 | 4 | 110 | 80 | 31.267 | 3400 |
|
|
273-08/50 | ME80 | 5 | 110 | 80 | 44.399 | 3400 |
|
|
273-08/60 | ME80 | 6 | 110 | 80 | 63.348 | 3400 |
|
|
273-09/50 | ME90 | 5 | 120 | 90 | 44.399 | 4400 |
|
|
273-09/60 | ME90 | 6 | 120 | 90 | 63.348 | 4400 |
|
|
273-20/10 | MS2 | 1 | 60 | 350 |
|
|||
273-20/10 | MS3 | 1 | 70 | 460 |
|
|||
273-20/20 | MS3 | 2 | 70 | 460 |
|
|||
273-40/20 | MS4 | 2 | 70 | 500 |
|
|||
273-40/30 | MS4 | 3 | 70 | 500 |
|
|||
273-50/20 | MS5 | 2 | 77 | 1100 |
|
|||
273-50/30 | MS5 | 3 | 77 | 1100 |
|
|||
273-50/40 | MS5 | 4 | 77 | 1100 |
|
|||
273-60/30 | MS6 | 3 | 110 | 2400 |
|
|||
273-60/40 | MS6 | 4 | 110 | 2400 |
|
|||
273-60/50 | MS6 | 5 | 110 | 2400 |
|
Описание
Втулки переходные без лапки к токарным станкам для инструмента с коническим хвостовиком с KM2-KM6 на KM1-KM5.
