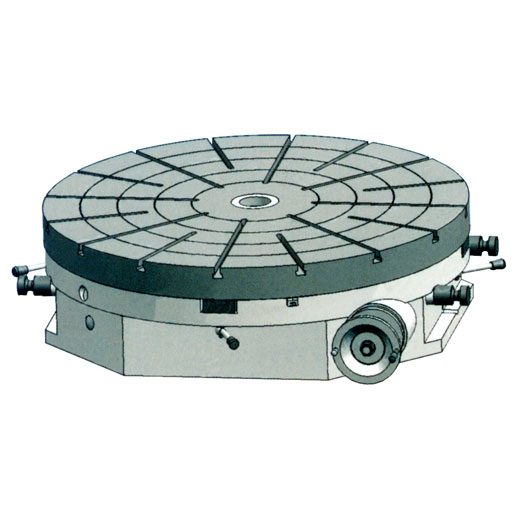

ТИП 5030 TS 1600-2500 мм СТОЛЫ ПОВОРОТНЫЕ ГОРИЗОНТАЛЬНЫЕ
Артикул | Диаметр планшайбы, мм | Диаметр сквозного отверстия, мм | Диаметр и глубина отверстия для центрирования, мм | Углы схождении Т-пазов, град. | Коэффициент передачи червячной передачи | Поворот стола при одном повороте червяка, град. | Максимальный вес заготовки, кг | Вес, кг | Размеры упаковки, мм | Диаметр сквозного отвер | Цена, руб | |
---|---|---|---|---|---|---|---|---|---|---|---|---|

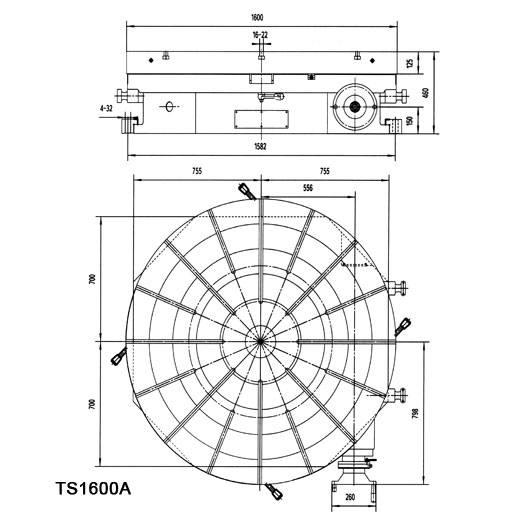

TS1600A | 1600 | 100 | 120х25 | 22,5 | 1:120 | 3 | 5500 | 5600 | 1960х1960х560 | 2777000 |
|
|
TS2000A | 2000 | 120 | 150х30 | 22,5 | 1:180 | 2 | 8 500 | 4090000 |
|
|||
TS2500A | 2500 | - | 22,5 | 1:180 | 2 | 10 000 | - | - | 4123000 |
|
Описание
Столы поворотные горизонтальные серии TS предназначены для деления, кругового резания, установки углов, расточки, локальной обработки и подобной работы совместно с фрезерными станками.
Ширина Т-паза, мм – 22
Модули червяка и червячной шестерни – 8
Градуировка всего стола, град.-360
Минимальное значение шкалы, мин. – 10
Точность показаний, мин. -30
Ширина Т-паза, мм – 22
Модули червяка и червячной шестерни – 8
Градуировка всего стола, град.-360
Минимальное значение шкалы, мин. – 10
Точность показаний, мин. -30
