ТИП 5040 TSL 100 - 800 мм СТОЛЫ ПОВОРОТНЫЕ ГОРИЗОНТАЛЬНО-ВЕРТИКАЛЬНЫЕ
Артикул | Диаметр планшайбы, мм | Конусность центровочного отверстия | Диаметр отверстия, мм | Высота центра при вертикальном положении, мм | Ширина Т-паза, мм | Углы схождении Т-пазов | Ширина паза крепления, мм | Модули червячной шестерни | Коэффициент передачи червячной передачи | Градуировка | Шкала маховичка | Минимальное значение шкалы | Точность показаний | Макс. нагрузка на подшипник в горизонтальном положении, кг | Макс. нагрузка на подшипник в вертикальном положении, кг | Вес, кг | Цена, руб | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
TSL100 | Ø100 | KM2 | Ø20х8 | 70 | 6 | 90° | 10 | 1 | 1:72 | 360° | 2' | 10" | 120" | 20 | 10 | 7 | 46200 |
|
TSL160 | Ø160 | KM2 | Ø25х6 | 125 | 10 | 90° | 12 | 1.5 | 1:90 | 360° | 1' | 10" | 80" | 100 | 50 | 23 | 54000 |
|
TSL200 | Ø200 | KM3 | Ø30х6 | 150 | 12 | 90° | 14 | 1.75 | 1:90 | 360° | 1' | 10" | 60" | 150 | 75 | 31.5 | 57800 |
|
TSL250 | Ø250 | KM3 | Ø30х6 | 170 | 12 | 60° | 14 | 2 | 1:90 | 360° | 1' | 10" | 60" | 200 | 100 | 46 | 67300 |
|
TSL320 | Ø320 | KM4 | Ø40х10 | 210 | 14 | 60° | 18 | 2.5 | 1:90 | 360° | 1' | 10" | 60" | 250 | 125 | 77 | 107700 |
|
TSL400 | Ø400 | KM4 | Ø40х10 | 260 | 14 | 60° | 18 | 3.5 | 1:90 | 360° | 1' | 10" | 60" | 300 | 150 | 150 | 148300 |
|
TSL800 | Ø800 | KM6 | Ø75x14 | 500 | 22 | 45° | 22 | 5.5 | 1:120 | 360° | 1' | 10" | 60" | 1500 | 750 | 1150 | 710000 |
|
Описание

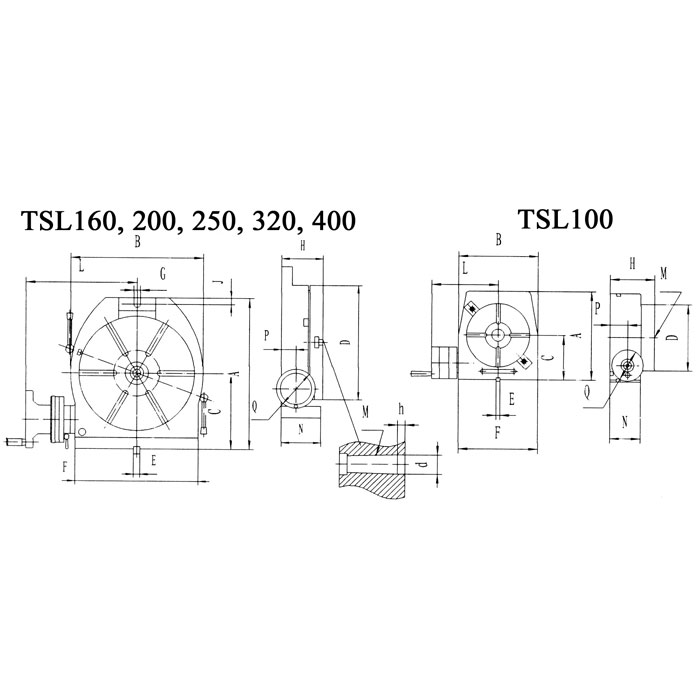

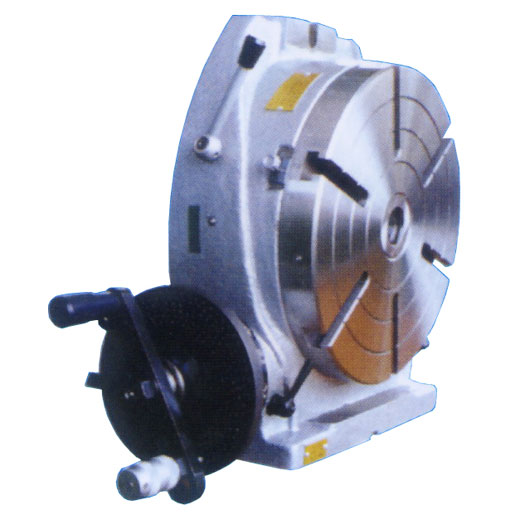

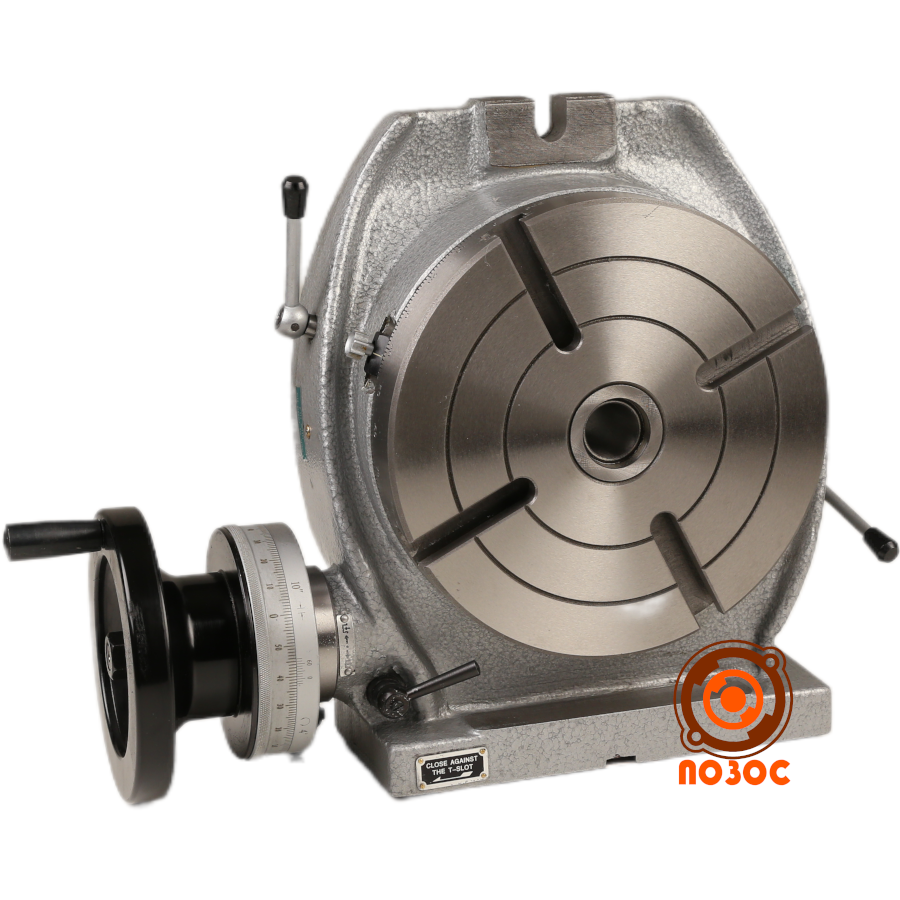

Столы поворотные горизонтально-вертикальные серии TSL предназначены для деления, кругового резания, установки углов, расточки, локальной обработки и подобной работы совместно с фрезерными станками. Этот тип столов специально предназначен для выполнения машинных операций с большими возможностями измерения, чем столы серии TS. Основание позволяет использовать столы и в вертикальном положении для проведения работ с использованием задней бабки.
