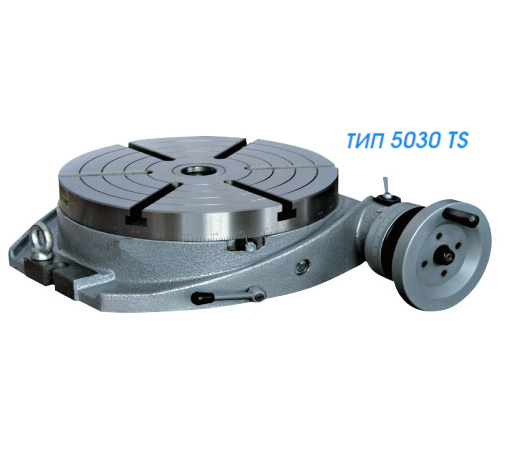

ТИП 5030 TS 160-1250 мм СТОЛЫ ПОВОРОТНЫЕ ГОРИЗОНТАЛЬНЫЕ

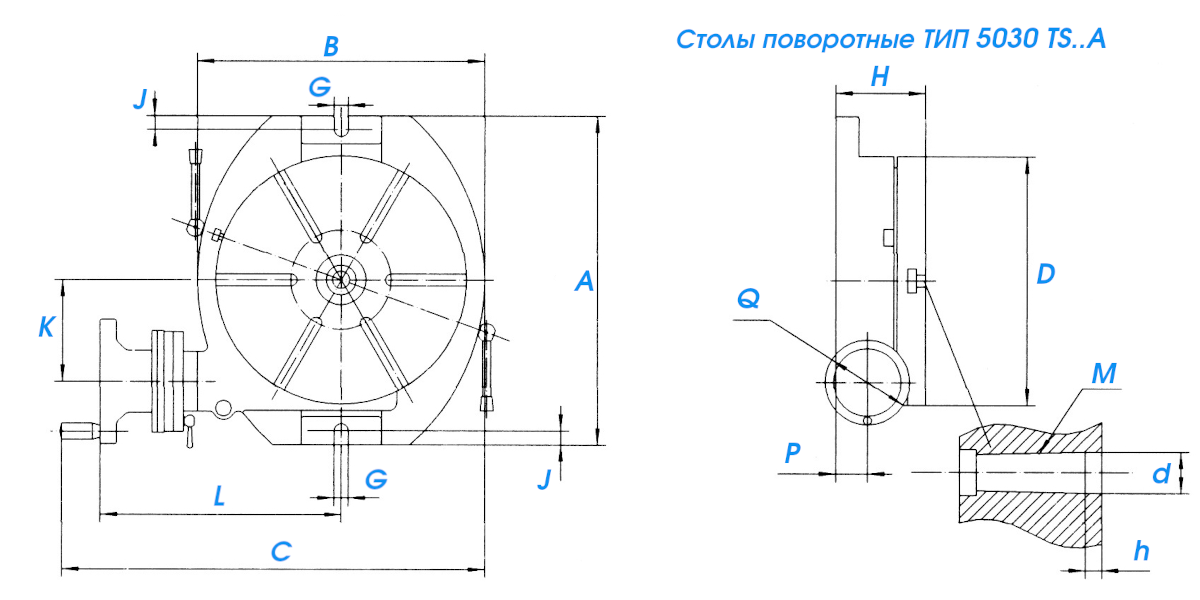

Артикул | D планшайбы, мм | Ширина Т-паза, мм | Углы схождении Т-пазов | Модули червяка и червячной шестерни | A | B | C | G | H | J | K | L | M | P | Q | d | h | Max вес заготовки, кг | Вес, кг | Цена, руб | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
TS160A | Ø160 | 10 | 90° | 1.5 | 260 | 196 | 332 | 12 | 75 | 12 | 76 | 194 | KM2 | 27 | 125 | Ø25 | 6 | 100 | 16.5 | 42200 |
|
TS200A | Ø200 | 12 | 90° | 1.75 | 290 | 236 | 369 | 14 | 80 | 14 | 91.25 | 211 | KM3 | 27 | 125 | Ø30 | 6 | 150 | 22.5 | 44400 |
|
TS250A | Ø250 | 12 | 60° | 2 | 330 | 286 | 422 | 14 | 90 | 14 | 102.5 | 241 | KM3 | 30.5 | 125 | Ø30 | 6 | 200 | 33.5 | 54000 |
|
TS320A | Ø320 | 14 | 60° | 2.5 | 410 | 360 | 493 | 18 | 110 | 18 | 128.5 | 273 | KM4 | 44 | 125 | Ø40 | 10 | 250 | 65 | 75800 |
|
TS400A | Ø400 | 14 | 60° | 3.5 | 530 | 450 | 612 | 18 | 140 | 18 | 180 | 337 | KM4 | 60 | 160 | Ø40 | 10 | 300 | 125 | 114600 |
|
TS500A | Ø500 | 18 | 45° | 3.5 | 640 | 560 | 753 | 22 | 158.5 | 22 | 230 | 393 | KM5 | 65 | 180 | Ø50 | 12 | 550 | 215 | 219200 |
|
TS630A | Ø630 | 18 | 45° | 4.5 | 820 | 700 | 898 | 22 | 160 | 22 | 295 | 468 | KM5 | 68 | 220 | Ø50 | 12 | 700 | 345 | 505100 |
|
TS800A | Ø800 | 22 | 45° | 5.5 | 1000 | 890 | 1080 | 22 | 215 | 30 | 364 | 535 | KM6 | 76 | 250 | Ø75 | 14 | 1250 | 800 | Под запрос | |
TS1000A | Ø1000 | 22 | 45° | 5.5 | 1170 | 1080 | 1295 | 22 | 250 | 30 | 364 | 654 | KM6 | 106 | 250 | Ø75 | 14 | 2000 | 1300 | Под запрос | |
TS1250A | Ø1250 | 22 | 45° | 5 | 1400 | 1300 | 1420 | 22 | 283 | 30 | 487.5 | 690 | - | 116 | 250 | Ø75 | 14 | 3000 | 1900 | Под запрос |
Описание
Столы поворотные горизонтальные серии TS предназначены для деления, кругового резания, установки углов, расточки, локальной обработки и подобной работы совместно с фрезерными станками.
Общие характеристики
Коэффициент передачи червячной передачи 1:90 для TS160A-TS400A, 1:120 для TS500A-TS1000A, 1:180 для TS1250A
Градуировка 360°
Поворот стола при одном повороте червяка: 4° (1 ' деление) для TS160A-TS400A, 3° (1 ' деление) для TS500A-TS1000A, 2° для TS1250A
Минимальное значение шкалы 10°
Накопленная погрешность 80 " для TS160A, 60 " для TS200A-TS630A, 30 " для TS800A-TS1250A
Общие характеристики
Коэффициент передачи червячной передачи 1:90 для TS160A-TS400A, 1:120 для TS500A-TS1000A, 1:180 для TS1250A
Градуировка 360°
Поворот стола при одном повороте червяка: 4° (1 ' деление) для TS160A-TS400A, 3° (1 ' деление) для TS500A-TS1000A, 2° для TS1250A
Минимальное значение шкалы 10°
Накопленная погрешность 80 " для TS160A, 60 " для TS200A-TS630A, 30 " для TS800A-TS1250A
