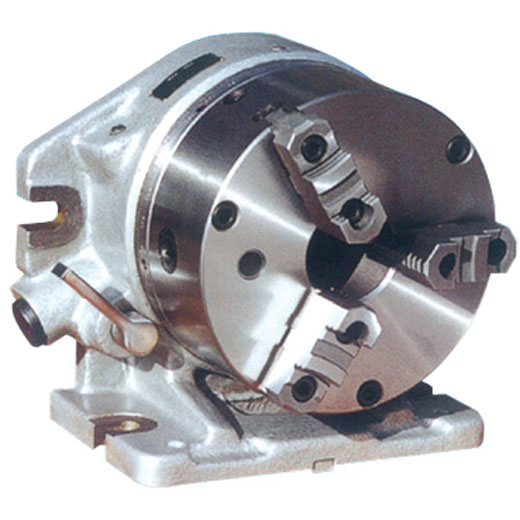

ТИП 5026 F2, F2-6 ГОЛОВКИ ДЕЛИТЕЛЬНЫЕ

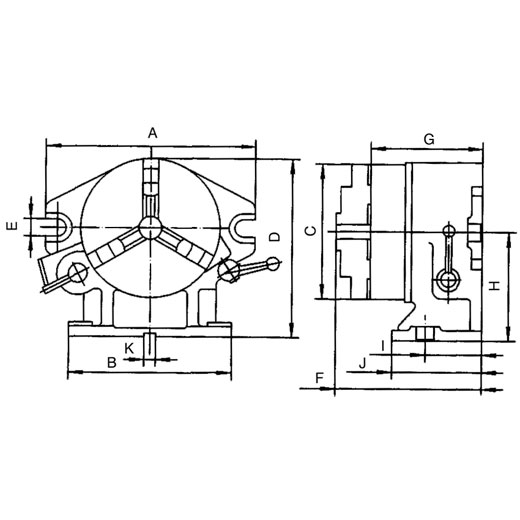

Артикул | Высота центров, мм | Диаметр сквозного отверстия в корпусе головки, мм | Диаметр посадочного пояска шпинделя, мм | Диаметр проходного отверстия в патроне, мм | Применяемый токарный патрон | Высота от основания доотверстия в шпинделе при вертикальном положении, мм | Диаметр шпинделя под установку патрона, мм | Ширина установочного паза, мм | Фиксированное деление, части | Допустимая ошибка при делении на 24 | Вес, кг | Цена, руб | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
F2 | 149,25 | 62 | 119,774 | 63 | K31210A | 96 | 212 | 16 | 2, 3, 4, 6, 8, 12, 24 | 25" | 52 | 95500 |
|
F2-6 | 130 | 39 | 80 | 63 | K31167 | 89,5 | 170 | 16 | 2, 3, 4, 6, 8, 12, 24 | 25" | 33 | 74200 |
|
Описание
Головки делительные серии F2 и , F2-6 предназначены для горизонтального и вертикального использования. Их применение, является максимально-оптимальным при использовании на фрезерных, расточных, сверлильных, разметочных и прочих станках. Деление на 2, 3, 4, 6, 8, 12, 24 производится с помощью делительного диска. Деление на другие углы также может производиться но с помощью градуированного кольца на шпинделе и вернера.
