ПАТРОНЫ ЦАНГОВЫЕ с цилиндрическими хвостовиками ТИП 0755

Цанговые патроны с цилиндрическим хвостовиком ТИП 0755 — это специализированная станочная оснастка предназначенная для точной и надежной фиксации режущего инструмента (фрез, сверл, зенковок) с цилиндрическим хвостовиком.
Основные задачи патронов ТИП 0755:
Крепление инструмента: Обеспечивают высокоточный зажим инструмента с цилиндрическим хвостовиком. Радиальное биение при зажиме может достигать 0,005 мм, что критично для качественной обработки.
Функция удлинителя: Используются как удлинители для цанговых патронов большего размера. Это необходимо, когда нужно обрабатывать деталь с большим вылетом инструмента или в труднодоступных местах. В этом случае сам патрон со своим цилиндрическим хвостовиком зажимается в основном патроне станка, увеличивая его длину.
Универсальность применения: Служат переходным звеном между шпинделем станка и инструментом. Могут устанавливаться непосредственно в шпиндель или в другой патрон.
Конструктивные особенности:

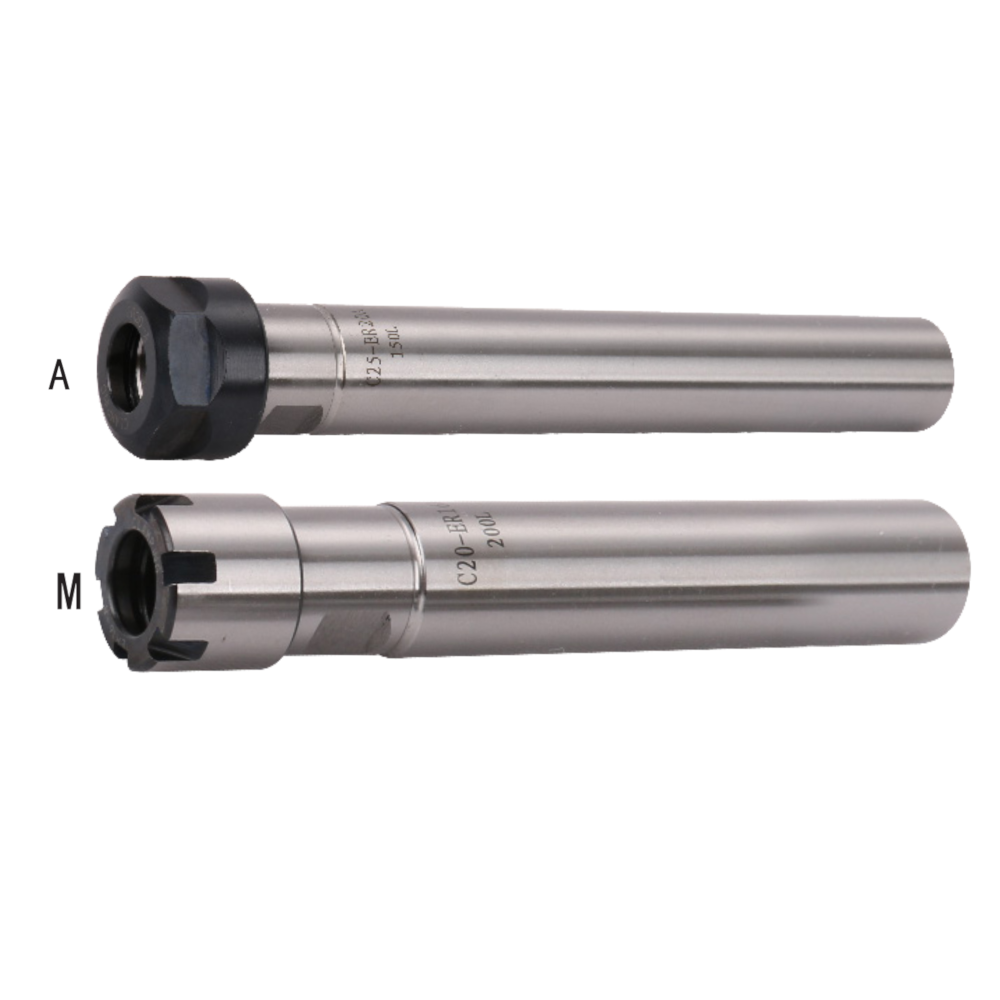

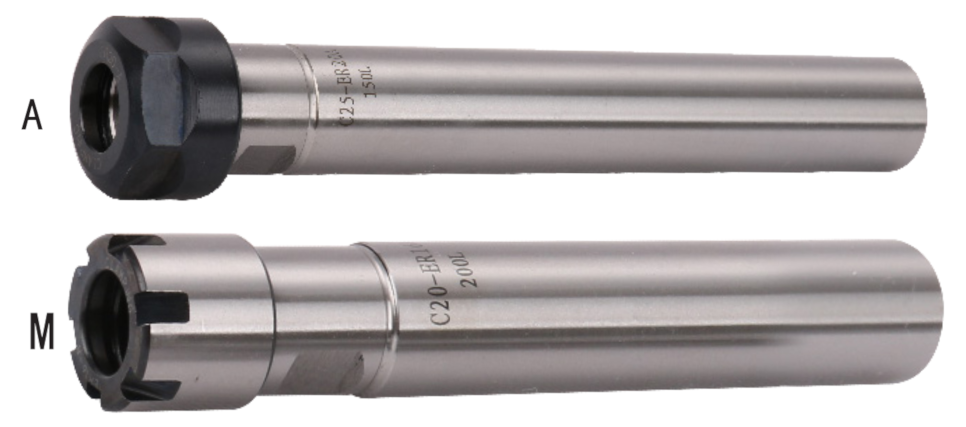

Патроны типа 0755 имеют два основных исполнения, которые отличаются типом гайки и областью применения:
Исполнение "А" (с мини-гайкой): Используется в ситуациях, когда есть ограничения доступа к зоне резания или требуется минимальный габаритный размер патрона.
Исполнение "М" (со стандартной гайкой): Представляет собой классический вариант для большинства стандартных задач.

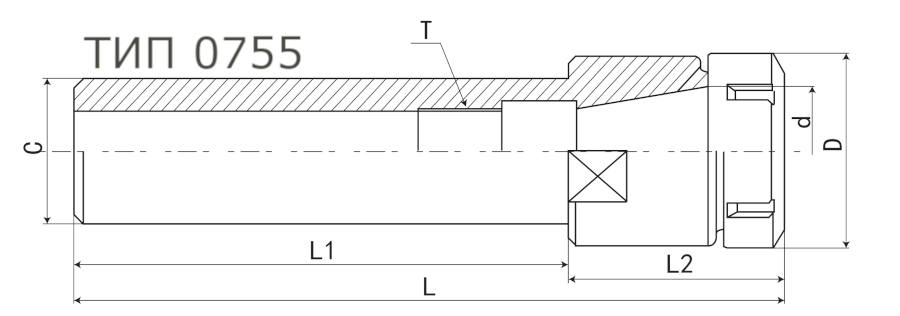

Расшифровка маркировки и характеристики:
C (Диаметр хвостовика): Обозначает диаметр вашего цилиндрического хвостовика (в мм), который будет зажиматься в основном патроне станка или другом зажиме. Выпускаются хвостовики диаметром от 8 мм до 32 мм.
ER (Типоразмер цанги): Указывает на серию и размер цанги, которая используется для зажима самого инструмента. Самые распространенные — ER11, ER16, ER20, ER25, ER32. Цифра обозначает максимальный диаметр хвостовика инструмента, который можно зажать (например, ER20 зажимает инструмент до 13 мм).
L (Длина): Общая длина патрона в миллиметрах (от торца хвостовика до торца гайки). Варьируется от 55 мм до 300 мм, что и определяет вылет инструмента.
