ТИП 0700 ЦАНГИ серии ER

Фильтр

Описание Видео

Артикул	d,мм	D	D1	D2	L	L1	L2	L3	Рабочий диапазон	Цена, руб
ER11010M	1	11	11.5	9.5	18	3.8	2.5	2	0.5	Под запрос
ER11015M	1.5	11	11.5	9.5	18	3.8	2.5	2	0.5	Под запрос
ER11020M	2	11	11.5	9.5	18	3.8	2.5	2	0.5	Под запрос
ER11025M	2.5	11	11.5	9.5	18	3.8	2.5	2	0.5	Под запрос
ER11030M	3	11	11.5	9.5	18	3.8	2.5	2	0.5	Под запрос
ER11035M	3.5	11	11.5	9.5	18	3.8	2.5	2	0.5	Под запрос
ER11040M	4	11	11.5	9.5	18	3.8	2.5	2	0.5	Под запрос
ER11045M	4.5	11	11.5	9.5	18	3.8	2.5	2	0.5	Под запрос
ER11050M	5	11	11.5	9.5	18	3.8	2.5	2	0.5	Под запрос
ER11055M	5.5	11	11.5	9.5	18	3.8	2.5	2	0.5	Под запрос
ER11060M	6	11	11.5	9.5	18	3.8	2.5	2	0.5	Под запрос
ER11070M	7	11	11.5	9.5	18	3.8	2.5	2	0.5	Под запрос
ER16010M	1	16	17	13.8	27.5	6.26	4	2.7	0.5	250
ER16015M	1.5	16	17	13.8	27.5	6.26	4	2.7	0.5	250
ER16020M	2	16	17	13.8	27.5	6.26	4	2.7	0.5	250
ER16025M	2.5	16	17	13.8	27.5	6.26	4	2.7	1	250
ER16030M	3	16	17	13.8	27.5	6.26	4	2.7	1	250
ER16040M	4	16	17	13.8	27.5	6.26	4	2.7	1	250
ER16050M	5	16	17	13.8	27.5	6.26	4	2.7	1	250
ER16060M	6	16	17	13.8	27.5	6.26	4	2.7	1	250
ER16070M	7	16	17	13.8	27.5	6.26	4	2.7	1	250
ER16080M	8	16	17	13.8	27.5	6.26	4	2.7	1	250
ER16090M	9	16	17	13.8	27.5	6.26	4	2.7	1	250
ER16100M	10	16	17	13.8	27.5	6.26	4	2.7	1	250
ER20010M	1	20	21	17.4	31.5	6.36	4.8	2.8	0.5	Под запрос
ER20015M	1.5	20	21	17.4	31.5	6.36	4.8	2.8	0.5	Под запрос
ER20020M	2	20	21	17.4	31.5	6.36	4.8	2.8	0.5	Под запрос
ER20025M	2.5	20	21	17.4	31.5	6.36	4.8	2.8	0.5	Под запрос
ER20030M	3	20	21	17.4	31.5	6.36	4.8	2.8	1	Под запрос
ER20040M	3.5	20	21	17.4	31.5	6.36	4.8	2.8	1	Под запрос
ER20050M	5	20	21	17.4	31.5	6.36	4.8	2.8	1	Под запрос
ER20060M	6	20	21	17.4	31.5	6.36	4.8	2.8	1	Под запрос
ER20070M	7	20	21	17.4	31.5	6.36	4.8	2.8	1	Под запрос
ER20080M	8	20	21	17.4	31.5	6.36	4.8	2.8	1	Под запрос
ER20090M	9	20	21	17.4	31.5	6.36	4.8	2.8	1	Под запрос
ER20100M	10	20	21	17.4	31.5	6.36	4.8	2.8	1	Под запрос
ER20110M	11	20	21	17.4	31.5	6.36	4.8	2.8	1	Под запрос
ER20120M	12	20	21	17.4	31.5	6.36	4.8	2.8	1	Под запрос
ER20130M	13	20	21	17.4	31.5	6.36	4.8	2.8	1	Под запрос
ER25010M	1	25	26	22	34	6.66	5	3.1	0.5	300
ER25015M	1.5	25	26	22	34	6.66	5	3.1	0.5	300
ER25020M	2	25	26	22	34	6.66	5	3.1	0.5	300
ER25025M	2.5	25	26	22	34	6.66	5	3.1	0.5	300
ER25030M	3	25	26	22	34	6.66	5	3.1	1	300
ER25040M	4	25	26	22	34	6.66	5	3.1	1	300
ER25050M	5	25	26	22	34	6.66	5	3.1	1	300
ER25060M	6	25	26	22	34	6.66	5	3.1	1	300
ER25070M	7	25	26	22	34	6.66	5	3.1	1	300
ER25080M	8	25	26	22	34	6.66	5	3.1	1	300
ER25090M	9	25	26	22	34	6.66	5	3.1	1	300
ER25100M	10	25	26	22	34	6.66	5	3.1	1	300
ER25110M	11	25	26	22	34	6.66	5	3.1	1	300
ER25120M	12	25	26	22	34	6.66	5	3.1	1	300
ER25130M	13	25	26	22	34	6.66	5	3.1	1	300
ER25140M	14	25	26	22	34	6.66	5	3.1	1	300
ER25150M	15	25	26	22	34	6.66	5	3.1	1	300
ER25160M	16	25	26	22	34	6.66	5	3.1	1	300
ER32020M	2	32	33	29.2	40	7.16	5.5	3.6	0.5	400
ER32025M	2.5	32	33	29.2	40	7.16	5.5	3.6	0.5	400
ER32030M	3	32	33	29.2	40	7.16	5.5	3.6	1	400
ER32035M	3.5	32	33	29.2	40	7.16	5.5	3.6	1	400
ER32040M	4	32	33	29.2	40	7.16	5.5	3.6	1	400
ER32050M	5	32	33	29.2	40	7.16	5.5	3.6	1	400
ER32060M	6	32	33	29.2	40	7.16	5.5	3.6	1	400
ER32070M	7	32	33	29.2	40	7.16	5.5	3.6	1	400
ER32080M	8	32	33	29.2	40	7.16	5.5	3.6	1	400
ER32090M	9	32	33	29.2	40	7.16	5.5	3.6	1	400
ER32100M	10	32	33	29.2	40	7.16	5.5	3.6	1	400
ER32110M	10	32	33	29.2	40	7.16	5.5	3.6	1	400
ER32120M	12	32	33	29.2	40	7.16	5.5	3.6	1	400
ER32130M	13	32	33	29.2	40	7.16	5.5	3.6	1	400
ER32140M	14	32	33	29.2	40	7.16	5.5	3.6	1	400
ER32150M	15	32	33	29.2	40	7.16	5.5	3.6	1	400
ER32160M	16	32	33	29.2	40	7.16	5.5	3.6	1	400
ER32170M	17	32	33	29.2	40	7.16	5.5	3.6	1	400
ER32180M	18	32	33	29.2	40	7.16	5.5	3.6	1	400
ER32190M	19	32	33	29.2	40	7.16	5.5	3.6	1	400
ER32200M	20	32	33	29.2	40	7.16	5.5	3.6	1	400
ER40030M	3	40	41	36.2	46	7.66	7	4.1	1	520
ER40040M	4	40	41	36.2	46	7.66	7	4.1	1	520
ER40050M	5	40	41	36.2	46	7.66	7	4.1	1	520
ER40060M	6	40	41	36.2	46	7.66	7	4.1	1	520
ER40070M	7	40	41	36.2	46	7.66	7	4.1	1	520
ER40080M	8	40	41	36.2	46	7.66	7	4.1	1	520
ER40090M	9	40	41	36.2	46	7.66	7	4.1	1	520
ER40100M	10	40	41	36.2	46	7.66	7	4.1	1	520
ER40110M	11	40	41	36.2	46	7.66	7	4.1	1	520
ER40120M	12	40	41	36.2	46	7.66	7	4.1	1	520
ER40130M	13	40	41	36.2	46	7.66	7	4.1	1	520
ER40140M	14	40	41	36.2	46	7.66	7	4.1	1	520
ER40150M	15	40	41	36.2	46	7.66	7	4.1	1	520
ER40160M	16	40	41	36.2	46	7.66	7	4.1	1	520
ER40170M	17	40	41	36.2	46	7.66	7	4.1	1	520
ER40180M	18	40	41	36.2	46	7.66	7	4.1	1	520
ER40190M	19	40	41	36.2	46	7.66	7	4.1	1	520
ER40200M	20	40	41	36.2	46	7.66	7	4.1	1	520
ER40210M	21	40	41	36.2	46	7.66	7	4.1	1	520
ER40220M	22	40	41	36.2	46	7.66	7	4.1	1	520
ER40230M	23	40	41	36.2	46	7.66	7	4.1	1	520
ER40240M	24	40	41	36.2	46	7.66	7	4.1	1	520
ER40250M	25	40	41	36.2	46	7.66	7	4.1	1	520
ER40260M	26	40	41	36.2	46	7.66	7	4.1	1	520
ER50060M	6	50	52	64	60	12.6	8.5	5.5	1	Под запрос
ER50070M	7	50	52	64	60	12.6	8.5	5.5	1	Под запрос
ER50080M	8	50	52	64	60	12.6	8.5	5.5	1	Под запрос
ER50090M	9	50	52	64	60	12.6	8.5	5.5	1	Под запрос
ER50100M	10	50	52	64	60	12.6	8.5	5.5	2	Под запрос
ER50110M	11	50	52	64	60	12.6	8.5	5.5	2	Под запрос
ER50120M	12	50	52	64	60	12.6	8.5	5.5	2	Под запрос
ER50130M	13	50	52	64	60	12.6	8.5	5.5	2	Под запрос
ER50140M	14	50	52	64	60	12.6	8.5	5.5	2	Под запрос
ER50150M	15	50	52	64	60	12.6	8.5	5.5	2	Под запрос
ER50160M	16	50	52	64	60	12.6	8.5	5.5	2	Под запрос
ER50170M	17	50	52	64	60	12.6	8.5	5.5	2	Под запрос
ER50180M	18	50	52	64	60	12.6	8.5	5.5	2	Под запрос
ER50190M	19	50	52	64	60	12.6	8.5	5.5	2	Под запрос
ER50200M	20	50	52	64	60	12.6	8.5	5.5	2	Под запрос
ER50210M	21	50	52	64	60	12.6	8.5	5.5	2	Под запрос
ER50220M	22	50	52	64	60	12.6	8.5	5.5	2	Под запрос
ER50230M	23	50	52	64	60	12.6	8.5	5.5	2	Под запрос
ER50240M	24	50	52	64	60	12.6	8.5	5.5	2	Под запрос
ER50250M	25	50	52	64	60	12.6	8.5	5.5	2	Под запрос
ER50260M	26	50	52	64	60	12.6	8.5	5.5	2	Под запрос
ER50270M	27	50	52	64	60	12.6	8.5	5.5	2	Под запрос
ER50280M	28	50	52	64	60	12.6	8.5	5.5	2	Под запрос
ER50290M	29	50	52	64	60	12.6	8.5	5.5	2	Под запрос
ER50300M	30	50	52	64	60	12.6	8.5	5.5	2	Под запрос
ER50310M	31	50	52	64	60	12.6	8.5	5.5	2	Под запрос
ER50320M	32	50	52	64	60	12.6	8.5	5.5	2	Под запрос
ER50330M	33	50	52	64	60	12.6	8.5	5.5	2	Под запрос
ER50340M	34	50	52	64	60	12.6	8.5	5.5	2	Под запрос
ER8010M	1	8	8.5	6.5	13.5	2.7	1.5	1.2	0.5	Под запрос
ER8015M	1.5	8	8.5	6.5	13.5	2.7	1.5	1.2	0.5	Под запрос
ER8020M	2	8	8.5	6.5	13.5	2.7	1.5	1.2	0.5	Под запрос
ER8025M	2.5	8	8.5	6.5	13.5	2.7	1.5	1.2	0.5	Под запрос
ER8030M	3	8	8.5	6.5	13.5	2.7	1.5	1.2	0.5	Под запрос
ER8035M	3.5	8	8.5	6.5	13.5	2.7	1.5	1.2	0.5	Под запрос
ER8040M	4	8	8.5	6.5	13.5	2.7	1.5	1.2	0.5	Под запрос
ER8045M	4.5	8	8.5	6.5	13.5	2.7	1.5	1.2	0.5	Под запрос
ER8050M	5	8	8.5	6.5	13.5	2.7	1.5	1.2	0.5	Под запрос

Описание

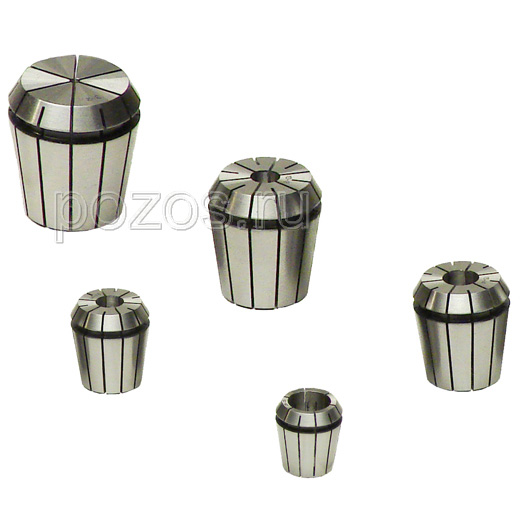

Цанги серии ER, по DIN6499B

1. Изготовлены из специальной упругой стали. 2. Сила зажима обеспечивает высокую точность. 3. Используются с фрезерными, сверлильными, резьбонарезными, шлифовальными и прочими станками.

Цанги стандарта ER предназначены для крепления осевого режущего инструмента с цилиндрическим хвостовиком. Конструктив предложен в 1973 году компанией Rego-Fix. Удачное решение быстро распространилось и унифицировано стандартами DIN 6499, ISO 15488.
