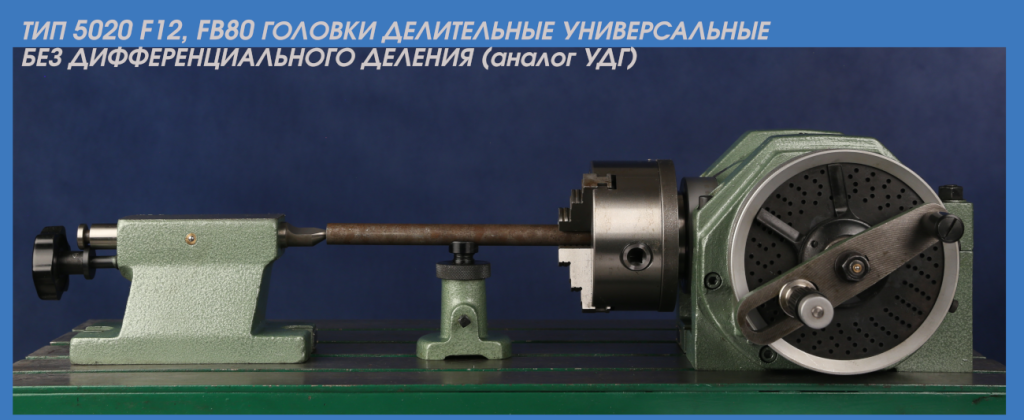

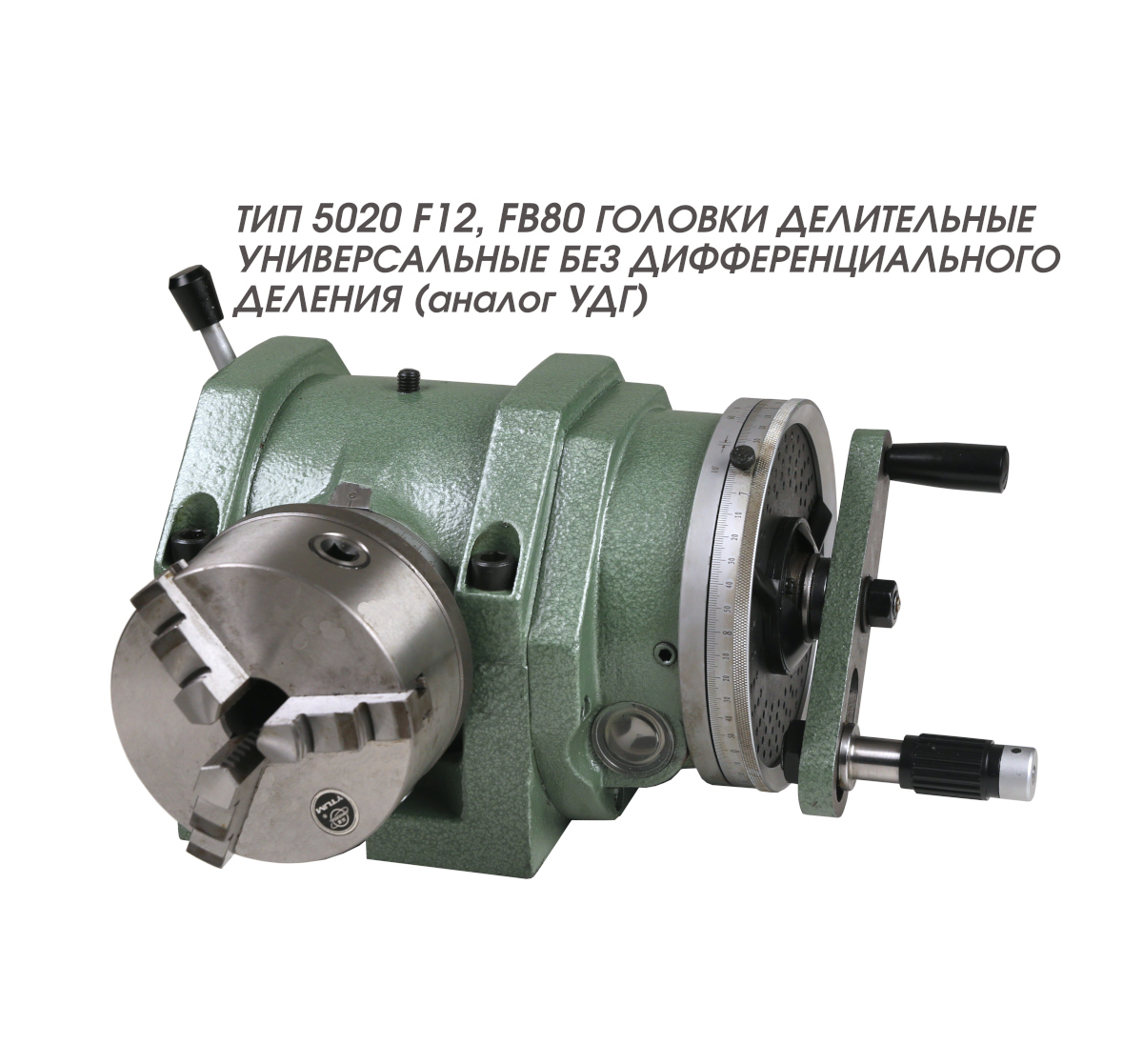

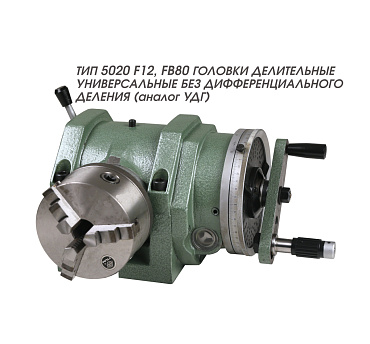

ТИП 5020 F12, FB80 ГОЛОВКИ ДЕЛИТЕЛЬНЫЕ УНИВЕРСАЛЬНЫЕ БЕЗ ДИФФЕРЕНЦИАЛЬНОГО ДЕЛЕНИЯ (аналог УДГ)

Головки FB80 и F12 одна из важнейших принадлежностей для фрезерных станков. С их помощью можно производить прямое и простое деления или повернуть деталь на заданный угол, разделив поверхность на любые части в любых пропорциях и т.д.

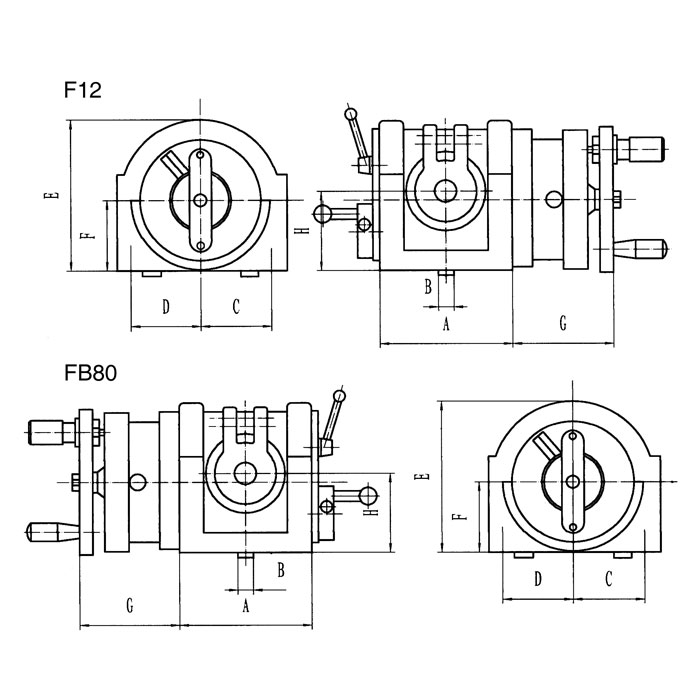

            Ручка вращения у головки FB80 расположена с левой стороны, а у головки F12 справа.



ВНИМАНИЕ!!! Эта модель головок не предназначена для работы с комплектом дифференциального деления.

Общие характеристики:
Угол подъема шпинделя от его горизонтального положения: ≤95°
Угол опускания шпинделя вниз: ≤6°
Угол вращения шпинделя при одном полном обороте рукоятки установочного штифта: 9° (540° на каждую1')
Минимальное показание лимба - 10"
Передаточное отношение червячной пары - 1:40
Количество отверстий в делительном диске диск 1: 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43
Количество отверстий в делительном диске диск 2: 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66
Индивидуальная ошибка шпинделя для каждого делительного комплекта для всех типоразмеров кроме FB80: ±45”
Для FB80: 60''
Суммарная ошибка на каждой четверти шпинделя для всех типоразмеров кроме FB80: ±1'
Для FB80: 70''
