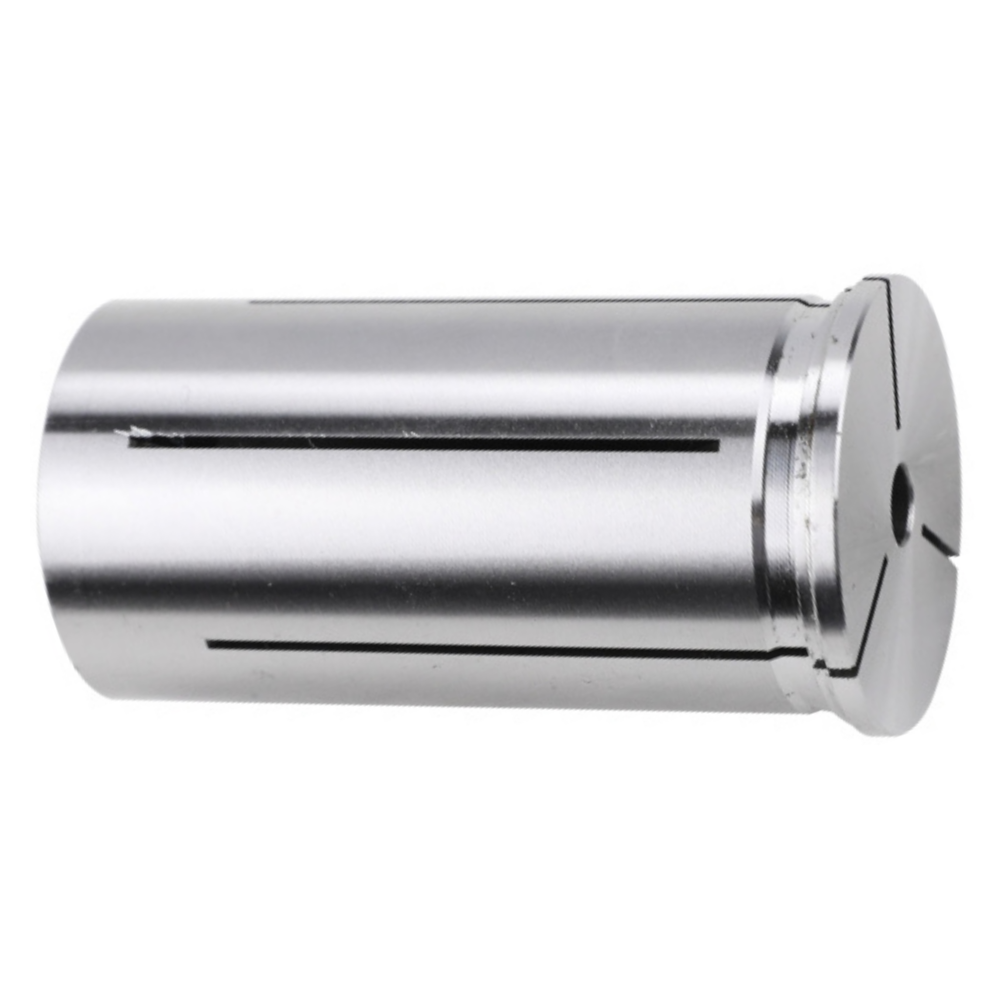

Цанги для гидропластовых патронов стандартные

Стандартные цанги (STANDARD) предназначены для точного зажима инструмента в гидропластовых патронах. Их характерная особенность — открытые продольные прорези, благодаря которым цанга сохраняет свободную упругую деформацию при зажиме хвостовика инструмента.

Конструкция и принцип применения

Продольные прорези стандартной цанги остаются открытыми и не имеют дополнительного эластомерного или полимерного уплотнения. Такая конструкция обеспечивает точный зажим и, как правило, более свободную упругую деформацию цанги.

Стандартная цанга не образует герметичного контура вокруг инструмента. Поэтому при подаче смазочно-охлаждающей жидкости (СОЖ) через держатель часть жидкости и давления может теряться через открытые прорези.

Когда применяются стандартные цанги

СОЖ подаётся в зону резания снаружи.

Внутренняя подача СОЖ через каналы инструмента не используется.

Герметичное удержание давления СОЖ не является обязательным.

Важны простота конструкции, очистки и обслуживания.

Требуется более экономичное решение по сравнению с герметичным исполнением.

Основные особенности

Открытые прорези цанги.

Точный зажим инструмента без формирования герметичного контура.

Более свободная упругая деформация.

Простое обслуживание и очистка.

Обычно более низкая стоимость.

При внутренней подаче СОЖ возможна потеря части расхода и давления через прорези.

Герметичные цанги как альтернатива

Для задач, где СОЖ должна подаваться через инструмент под давлением, существуют герметичные цанги (SEALED). Их продольные прорези закрыты уплотнительным материалом, что помогает удерживать СОЖ внутри системы и направлять её в каналы инструмента. Такое исполнение также лучше препятствует попаданию стружки и загрязнений в прорези, но обычно стоит дороже и требует контроля состояния уплотнений.
