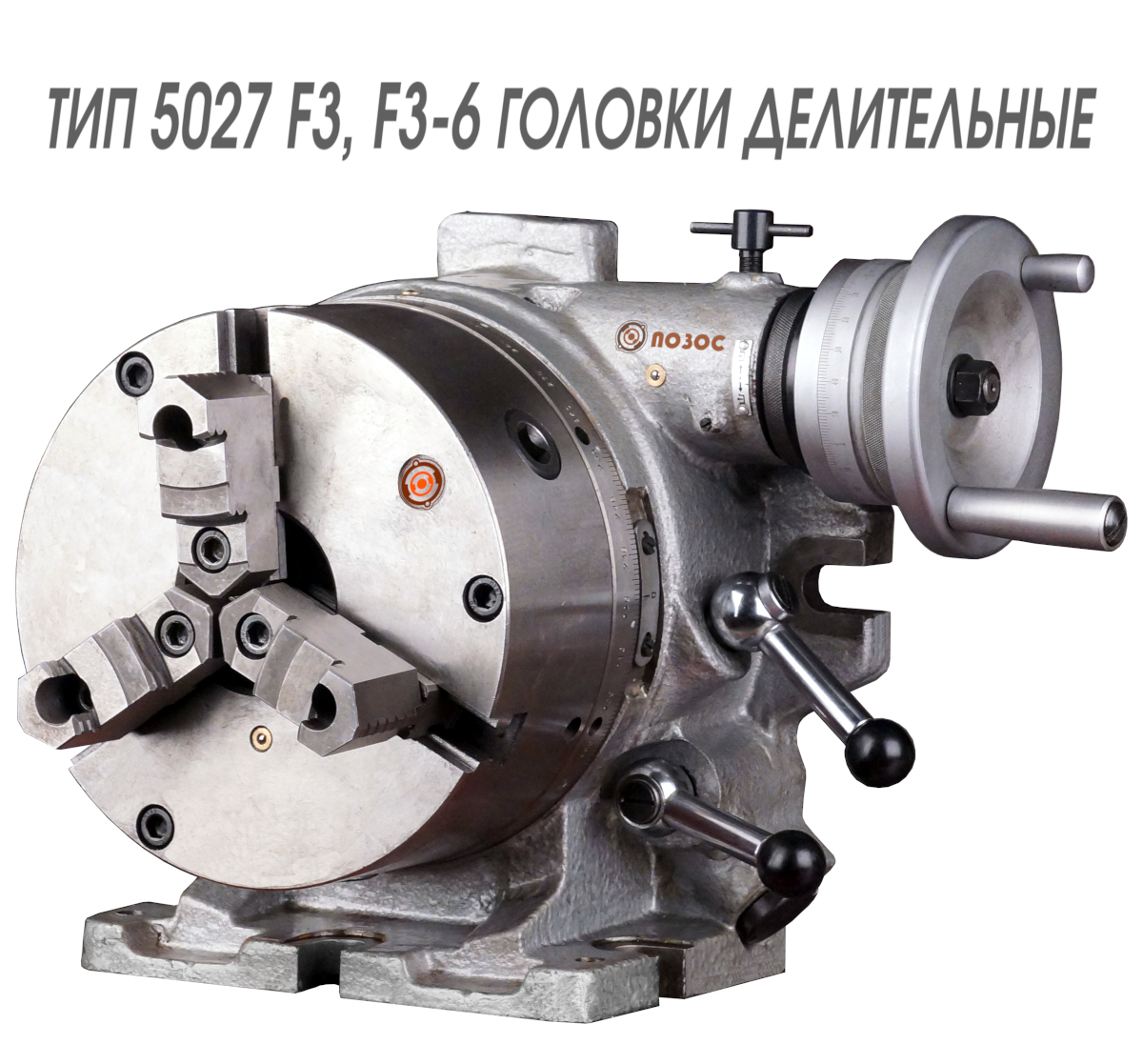

ТИП 5027 F3, F3-6 ГОЛОВКИ ДЕЛИТЕЛЬНЫЕ
Артикул | Высота центров, мм | Диаметр посадочного пояска шпинделя под патрон, мм | Диаметр шпинделя под установку патрона, мм | Диаметр проходного отверстия в корпусе, мм | Диаметр проходного отверстия в патроне, мм | Фиксированное деление, части | Градуировка диска шпинделя, град. | Модуль червячной передачи | Передаточное отношение червячной пары | Поворот стола при одном обороте червяка, град | Минимальное деление шкалы вернера | Ширина установочного паза, мм | Применяемый патрон токарный | Допустимая ошибка при делении на 24 | Точность деления | Вес, кг | Размеры упаковки, мм | Цена, руб | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
F3 | 150 | 119,774 | 212 | 62 | 63 | 2, 3, 4, 6, 8, 12, 24 | 360 | 1,5 | 1:90 | 4 | 10" | 16 | К31210А | 25" | 60" | 77 | 490х425х380 | 130800 |
|
F3-6 | 130 | 80 | 170 | 39 | 43 | 2, 3, 4, 6, 8, 12, 24 | 360 | 1,25 | 1:90 | 4 | 10" | 16 | К31167 | 25" | 60" | 50 | 470х350х360 | 105000 |
|
Описание
Головки делительные серии F3 и F3-6 предназначены для горизонтального и вертикального использования. Их применение, является максимально-оптимальным при использовании на фрезерных, расточных, сверлильных, разметочных и прочих станках. Деление на 2, 3, 4, 6, 8, 12, 24 производится с помощью делительного диска. Деление на другие углы может производиться с помощью червячной передачи. Оба метода позводяют без труда выполнить работу
