ПАТРОНЫ РЕЗЬБОНАРЕЗНЫЕ с лапкой MTA2-GT24-120L

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Руководство по эксплуатации

POZOS1080 703,7 кб

Описание

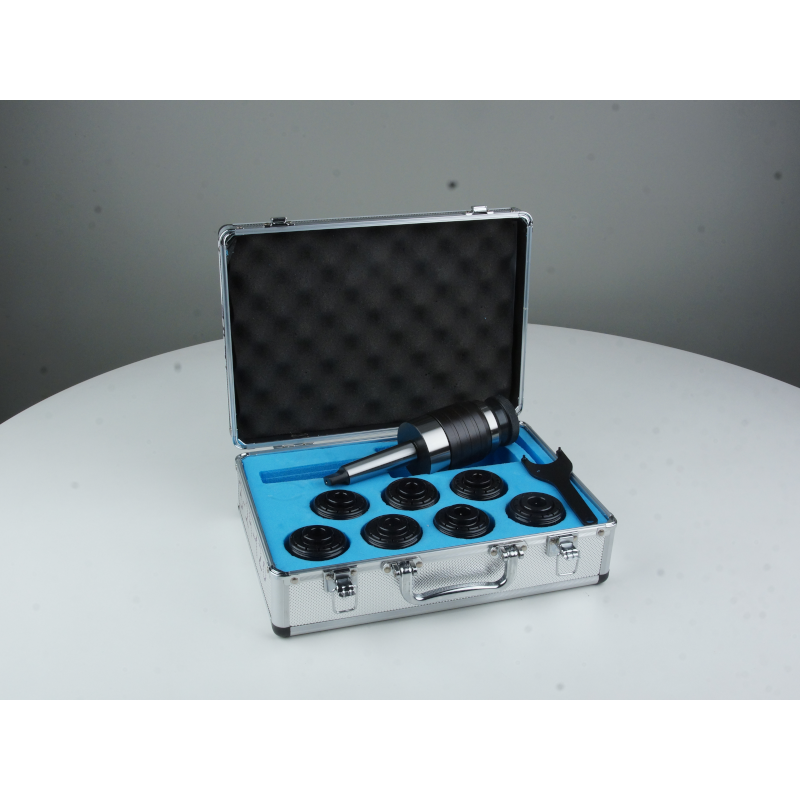

Патроны резьбонарезные, в комплекте с головками предохранительными: М3-М12 (КМ2-КМ5); М12-М24 (КМ2-КМ5); М24-М42 (КМ5-КМ6, ME80). Хвостовики Конус Морзе с лапкой, исполнения BE BEK ГОСТ 25557-2006 DIN 228.

Устройство состоит из патрона и головок предохранительных. Патрон оснащен механизмом осевой компенсации. Головка предохранительная снабжена механизмом защиты от перегрузки, предохраняющим метчик от поломки. Для получения различных усилий срабатывания механизма для различных диаметров головку можно подрегулировать.

Патроны резьбонарезные ТИП 1085 предназначены для применения на станках сверлильных, токарных, фрезерных, расточных, ЧПУ и прочих. Упакован в деревянный кейс.

Комплектность наборов головками предохранительными

обозначение	размерность головок							к-во
GT12	М3	М4	М5	М6	М8	М10	М12	7
GT24	М12	М14	М16	М18	М20	М22	М24	7
GT42	М24	М27	М30	М33	М36	М39	М42	7

Характеристики

Артикул Pozos	MTA2-GT24-120L
Конус хвостовика	MS2
D,мм	66
D1,мм	17.780
d,мм	30
L,мм	204
L1,мм	120
L2,мм	84
Диапазон резьбы	M5-M30*
Вес,кг	1.08

Диапазон резьбы	M3	M4	M5	M6	M8	M10	M12	M14*	M16*
GT12 d1xa (мм)	3.5x2.5	4x3.15	5x4	6.3x5	6.3x5	8x6.3	9x7.1	11.2x9	12.5x10
Диапазон резьбы	M5*	M6*	M8*	M10*	M12	M14	M16	M18	M20	M22	M24	М27*	M30*
GT24 d1xa (мм)	5x4	6.3x5	6.3x5	8x6.3	9x7.1	11.2x9	12.5x10	14x11.2	14x11.2	16x12.5	18x14	20x16	20x16
Диапазон резьбы	M24	M27	M30	M33	M36	M39	M42	M45*	M48*
GT42 d1xa (мм)	18x14	20x18	20x16	22.4x18	25x20	28x22.4	28x22.4	31.5x25	31.5x25

Видео

Артикул	Конус хвостовика	D,мм	D1,мм	d,мм	L,мм	L1,мм	L2,мм	Диапазон резьбы	Вес,кг	Цена, руб
MTA2-GT12-110L	MS2	46	17.780	19	194	110	84	M3-M16*	1.08	19500
MTA2-GT24-120L	MS2	66	17.780	30	204	120	84	M5-M30*	1.08	Под запрос
MTA3-GT12-110L	MS3	46	23.825	19	209	110	99	M3-M16*	1.28	20100
MTA3-GT24-120L	MS3	66	23.825	30	219	120	99	M5-M30*	1.61	26500
MTA4-GT12-110L	MS4	46	31.267	19	234	110	124	M3-M16*	3.00	21100
MTA4-GT24-120L	MS4	66	31.267	30	244	120	124	M5-M30*	3.00	26500
MTA5-GT12-110L	MS5	46	44.399	19	266	110	156	M3-M16*	1.71	22300
MTA5-GT24-120L	MS5	66	44.399	30	276	120	156	M5-M30*	3.20	29500
MTA5-GT42-190L	MS5	95	44.399	45	346	190	156	M24-M48*	3.60	87500
MTA6-GT42-190L	MS6	95	63.348	45	408	190	218	M24-M48*	4.50	Под запрос
ME80-GT42-190L	ME80	95	80.00	45	418	190	228	M24-M48*	3.60	Под запрос
