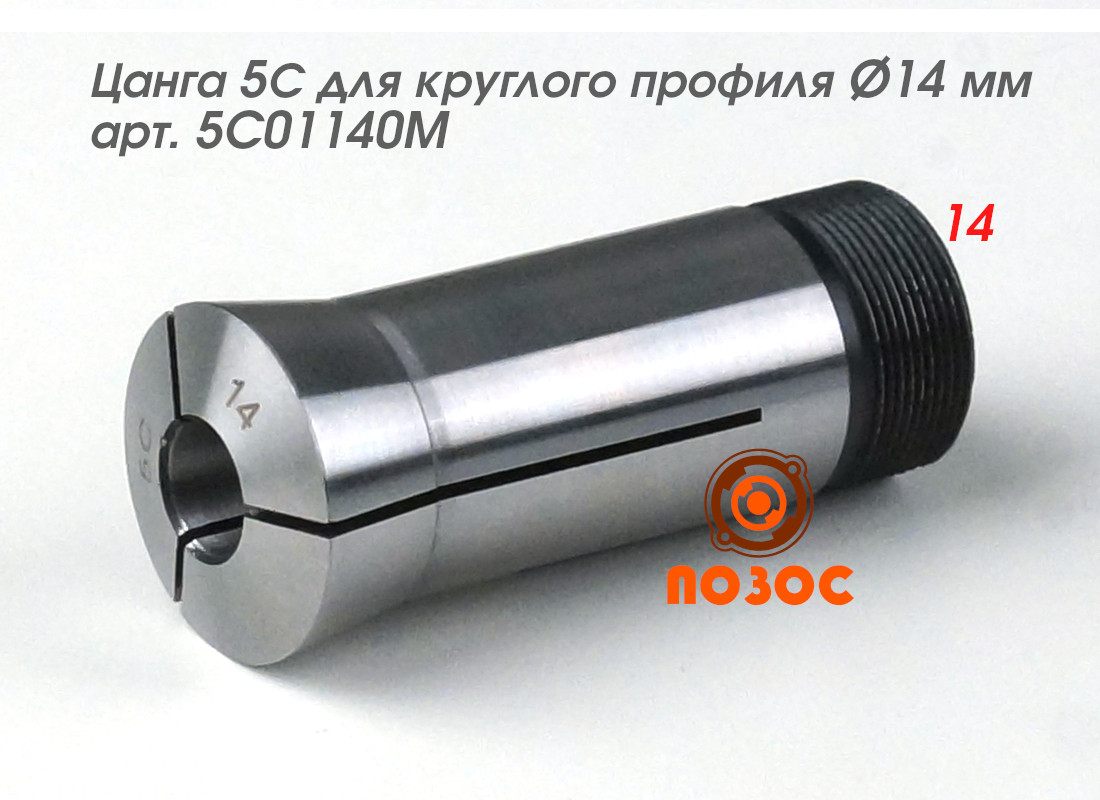

Цанги 5С для круглого профиля 5C01140M

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Руководство по эксплуатации

POZOS0100 202 кб

Описание

Цанги серии 5С

1. Материал: 65 Mn

2. Твердость: в крепежной части HRC55-60, в эластичной части HRC40-45

3. Цанги предназначены для применения со всеми станками шпиндель которых имеет стандарт 5С и прочей вспомогательной оснасткой. Цанги изготавливаются для зажима круглых, четырехгранных и шестигранных профилей.

Цанги 5С получили широкое распространение в промышленности и предназначены для точной фиксации деталей. Они могут устанавливаться непосредственно в шпиндели станков, делительных головок, в фиксаторы, в патроны и прочую всевозможную оснастку, имеющую шпиндель по стандарту 5С.

Характеристики

Профиль	Круглый
Артикул Pozos	5C01140M
Стандарт	5C
Варианты комплектов	15 цанг, 20 цанг, 24 цанги, 32 цанги
d, мм	14

Параметры точности

d, мм	L, мм	Биение, мм
1.0-1.5	6.35	0.013
> 1.5-3.0	12.7
> 3.0-10.0	25.4
>10.0-16.0	38.1
>16.0-20.0	50.8

Видео

Артикул	d, мм	Цена, руб
5C01010M	1	Под запрос
5C01020M	2	Под запрос
5C01030M	3.0	Под запрос
5C01040M	4	Под запрос
5C01050M	5	Под запрос
5C01060M	6	Под запрос
5C01070M	7	Под запрос
5C01090M	9	Под запрос
5C01080M	10	Под запрос
5C01110M	11	Под запрос
5C01120M	12	Под запрос
5C01130M	13	Под запрос
5C01150M	15	Под запрос
5C01140M	14	Под запрос
5C01160M	16	Под запрос
5C01180M	18	Под запрос
5C01170M	17	Под запрос
5C01080M	8	Под запрос
5C01190M	19	Под запрос
5C01210M	21	Под запрос
5C01220M	22	Под запрос
5C01230M	23	Под запрос
5C01240M	24	Под запрос
5C01250M	25	Под запрос
5C01260M	26	Под запрос
5C01270M	27	Под запрос
5C01280M	28	Под запрос
