----ПАТРОН ЦАНГОВЫЙ с Конусом 7:24 №40 под цанги ER40 ТИП 0758 40xER40-70

ПАТРОН ЦАНГОВЫЙ с Конусом 7:24 №40 под цанги ER40 ТИП 0758 40xER40-70

Патрон цанговый на Конус 7:24 №40 под цанги ER40 Тип 0758 арт.40xER40-70

Подробнее

3 600 руб./шт с НДС

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Руководство по эксплуатации

POZOS0760 512,9 кб

Описание

Патрон цанговый на Конус 7:24 №40 под цанги ER40 Тип 0758 арт.40xER40-70

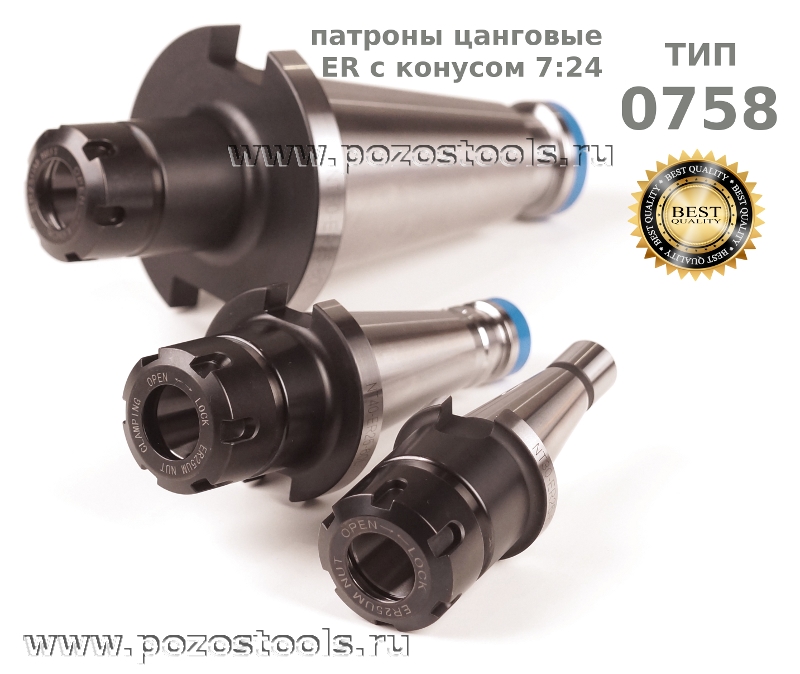

Патроны цанговые ТИП 0758 предназначены для зажима инструмента с цилиндрическим хвостовиком сверл, фрез, оправок и прочего посредством эластичных цанг стандарта ER.

Эти патроны оснащаются хвостовиками с конусами 7:24 30 ГОСТ 25827-2014; и могут быть применены со всеми фрезерными станками которые имеют в шпинделе соответствующие посадочные конусы.

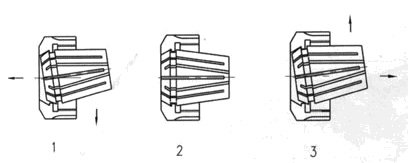

Инструкция по установке цанг и гаек серий ER.

1. Вложите цангу в гайку под углом и проверните, слегка прижимая к гайке, до зацепления паза за эксцентриковый выступ.

2. Окончательно вдавите цангу в гайку и вложите в цанговый патрон. Вставьте фрезу в отверстие и затяните ключом.

3. При смене фрезы или цанги все действия необходимо повторить в обратном порядке.

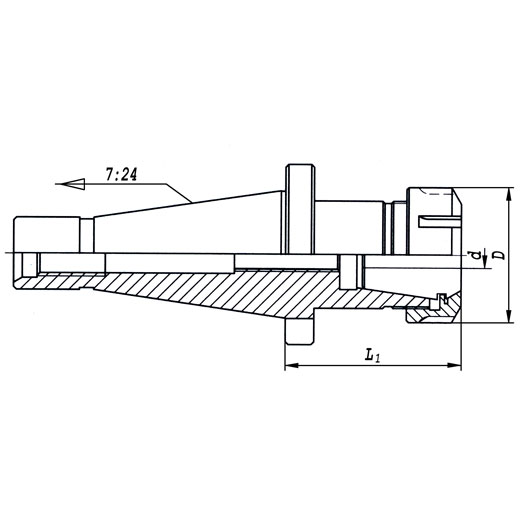

Характеристики

Артикул Pozos	0758 40xER40-70
Конус	40
d,мм	3-26
D,мм	63
L1,мм	60
Вес,кг	1.40

Маркировка	Конус	d, мм	D, мм	L1, мм	Вес, кг
30xER11-50	30	1-7	19	50	0.92
30xER16-63	30	1-10	28	63	0.92
30xER20-63	30	1-13	34	63	1.30
30xER25-63	30	1-16	42	63	2.48
30xER32-63	30	2-20	50	63	0.89
30xER40-75	30	3-26	63	75	1.02
40xER16-63	40	1-10	28	63	1.28
40xER20-60	40	1-13	34	60	1.72
40xER25-60	40	1-16	42	60	1.37
40xER32-70	40	2-20	50	70	1.27
40xER40-60	40	3-26	63	60	1.40
40xER50-100	40	6-34	78	100	1.6
50xER16-63	50	1-10	28	63	1.20
50xER20-60	50	1-13	34	60	1.08
50xER25-60	50	1-16	42	60	1.35
50xER32-70	50	2-20	50	70	2.78
50xER40-70	50	3-26	63	70	1.00
50xER50-90	50	6-34	78	90	1.10

Параметры точности

Конус патрона	Резьба в хвостовике
7:24 30	M12 x 1.75
7:24 40	M16 x 2.00
7:24 50	M24 x 3.00

Видео

Артикул	Конус	d,мм	D,мм	L1,мм	Вес,кг	Цена, руб
0758 30xER16-63	30	1-10	28	63	0.92	2100
0758 30xER20-63	30	1-13	34	63	1.30	Под запрос
0758 30xER25-63	30	1-16	42	63	2.48	2100
0758 30xER32-60	30	2-20	50	63	0.89	2700
0758 30xER40-75	30	3-26	63	75	1.02	2900
0758 40xER16-63	40	1-10	28	63	1.28	2600
0758 40xER25-60	40	1-16	42	60	1.37	3400
0758 40xER32-70	40	2-20	50	70	1.27	3400
0758 40xER40-70	40	3-26	63	60	1.40	3600
0758 40xER50-100	40	6-34	78	100	1.6	Под запрос
0758 50xER16-63	50	1-10	28	63	1.20	Под запрос
0758 50xER20-60	50	1-13	34	60	1.08	Под запрос
0758 50xER25-60	50	1-16	42	60	1.35	5900
0758 50xER32-70	50	2-20	50	70	2.78	5900
0758 50xER40-70	50	3-26	63	70	1.00	5900
0758 50xER50-90	50	6-34	78	90	1.10	Под запрос
0758 50xER25-100	50	1-16	42	100	1.35	5900
0758 50xER32-100	50	2-20	50	100	2.78	5900
0758 50xER40-100	50	3-26	63	100	1.00	5900

Конус патрона	Резьба в хвостовике
7:24 30	M12 x 1.75
7:24 40	M16 x 2.00
7:24 50	M24 x 3.00

Видео (2)

Задать вопрос

Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

Наши квалифицированные специалисты обязательно вам помогут.

Аксессуары

Аксессуары

Наименование	Артикул	Цена
ТИП 0740 ER40-UM Ключ кольцевой для патронов цанговых ER40	ТИП 0740 ER40-UM	370.00
Набор цанг ER40 из 15 цанг ТИП 0762 ER40 (15)	ТИП 0762 ER40 (15)	7800.00
Набор цанг ER40 из 24 цанг ТИП 0762 ER40 (24)	ТИП 0762 ER40 (24)	11400.00
