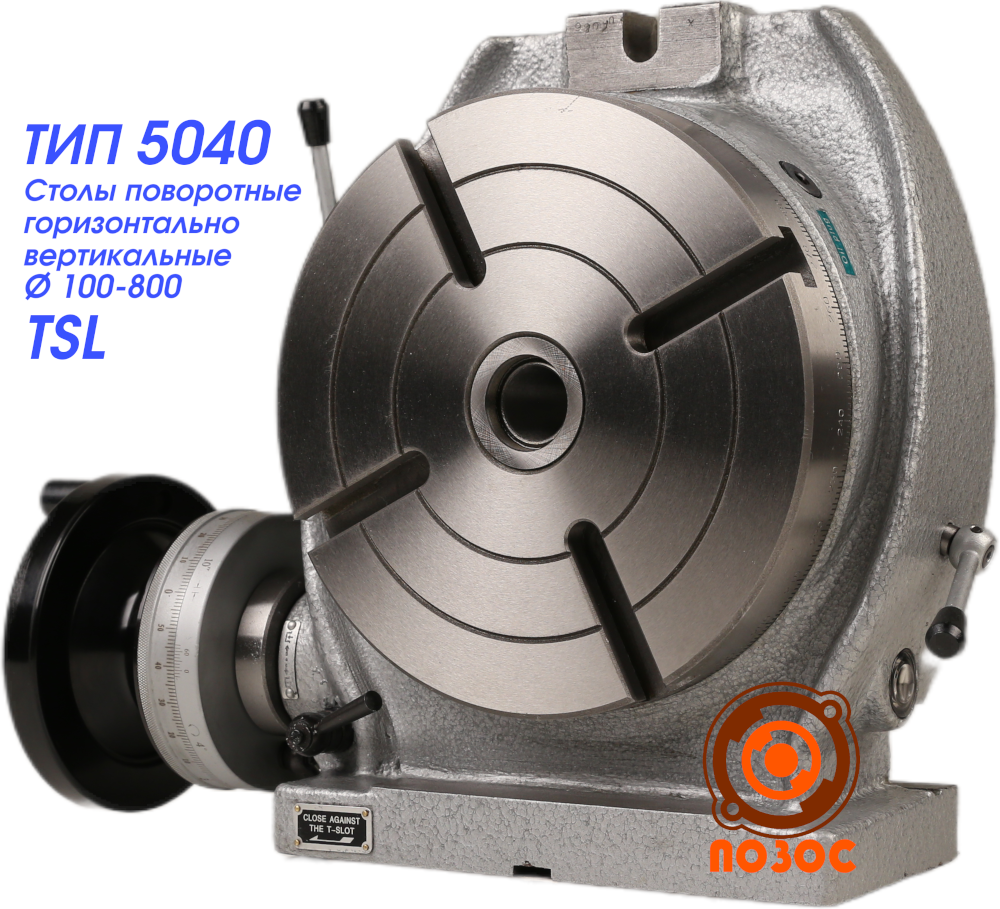

ТИП 5040 TSL 100 - 800 мм СТОЛЫ ПОВОРОТНЫЕ ГОРИЗОНТАЛЬНО-ВЕРТИКАЛЬНЫЕ

Артикул	Диаметр планшайбы, мм	Конусность центровочного отверстия	Диаметр отверстия, мм	Высота центра при вертикальном положении, мм	Ширина Т-паза, мм	Углы схождении Т-пазов	Ширина паза крепления, мм	Модули червячной шестерни	Коэффициент передачи червячной передачи	Макс. нагрузка на подшипник в горизонтальном положении, кг	Макс. нагрузка на подшипник в вертикальном положении, кг	Вес, кг
TSL100	Ø100	KM2	Ø20х8	70	6	90°	10	1	1:72	20	10	7

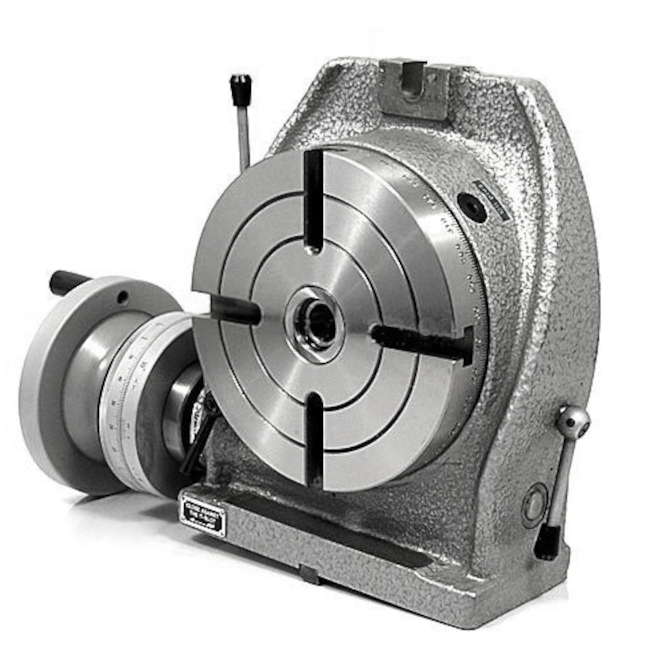

TSL160	Ø160	KM2	Ø25х6	125	10	90°	12	1.5	1:90	100	50	23
TSL200	Ø200	KM3	Ø30х6	150	12	90°	14	1.75	1:90	150	75	31.5

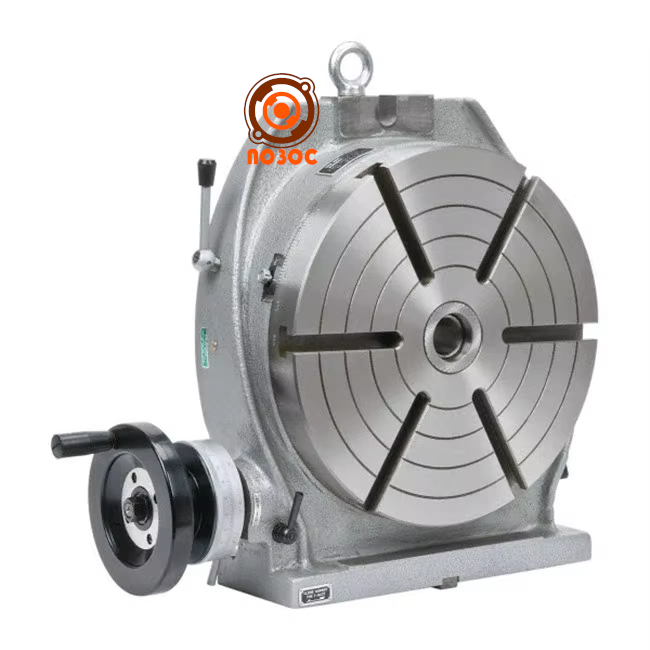

TSL250	Ø250	KM3	Ø30х6	170	12	60°	14	2	1:90	200	100	46

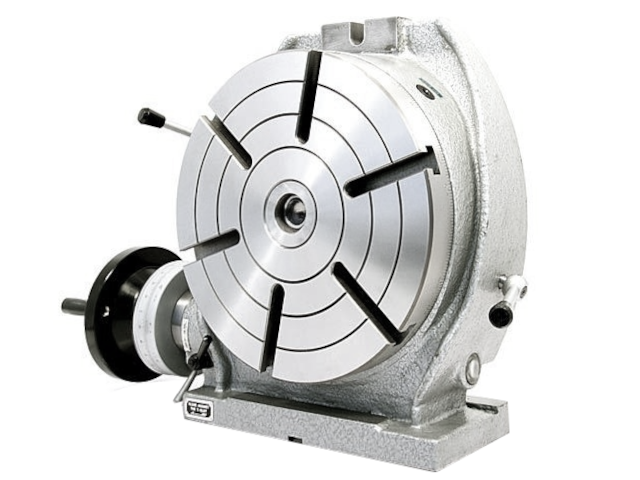

TSL320	Ø320	KM4	Ø40х10	210	14	60°	18	2.5	1:90	250	125	77

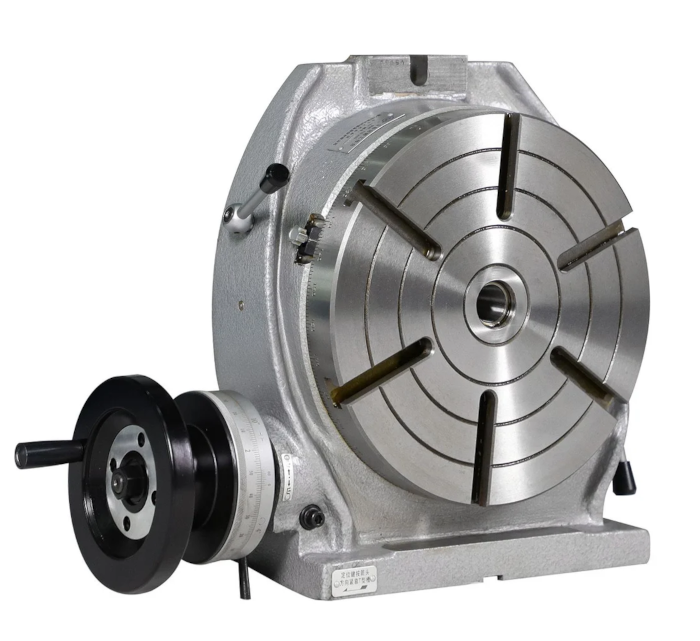

TSL400	Ø400	KM4	Ø40х10	260	14	60°	18	3.5	1:90	300	150	150
TSL800	Ø800	KM6	Ø75x14	500	22	45°	22	5.5	1:120	1500	750	1150
