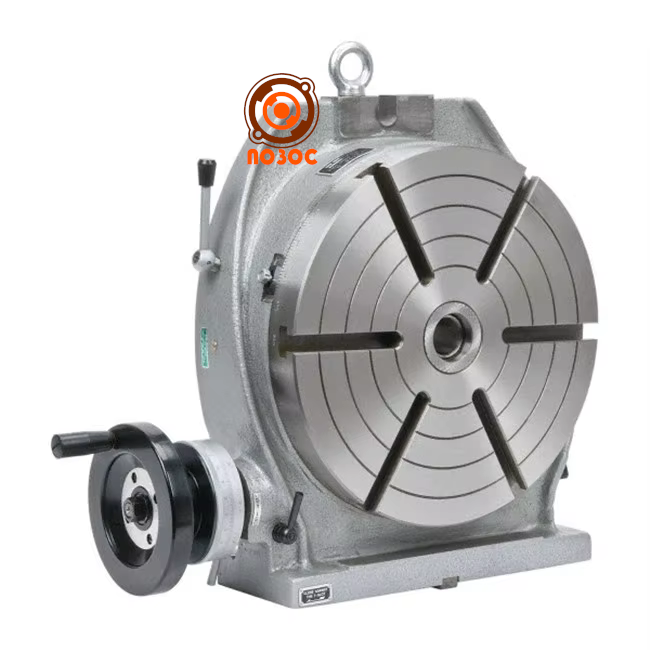

СТОЛЫ ПОВОРОТНЫЕ ГОРИЗОНТАЛЬНО-ВЕРТИКАЛЬНЫЕ TSL250
67 300 руб./шт с НДС
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Руководство по эксплуатации
POZOS5040TSL100
1,1 мб
POZOS5040TSL160400
2,3 мб
POZOS5040TSL800
1,9 мб
POZOS50305050Warnings
262,5 кб
Описание

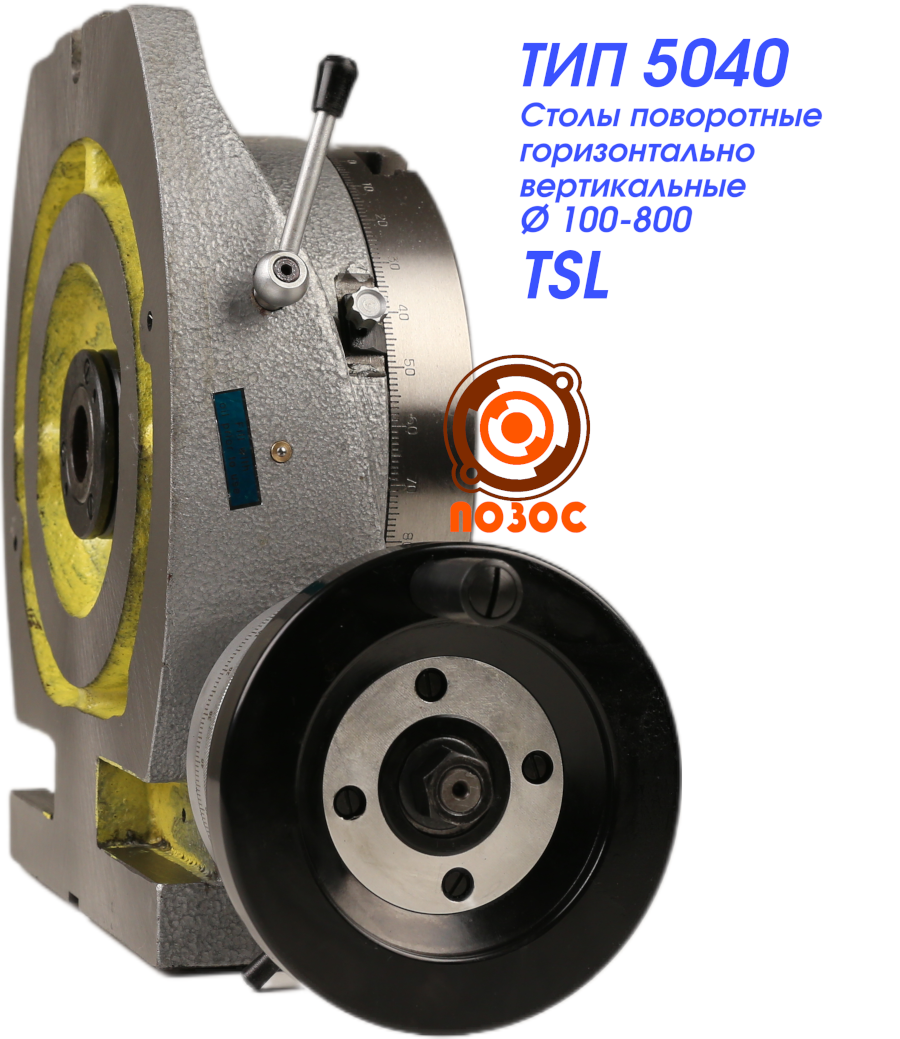

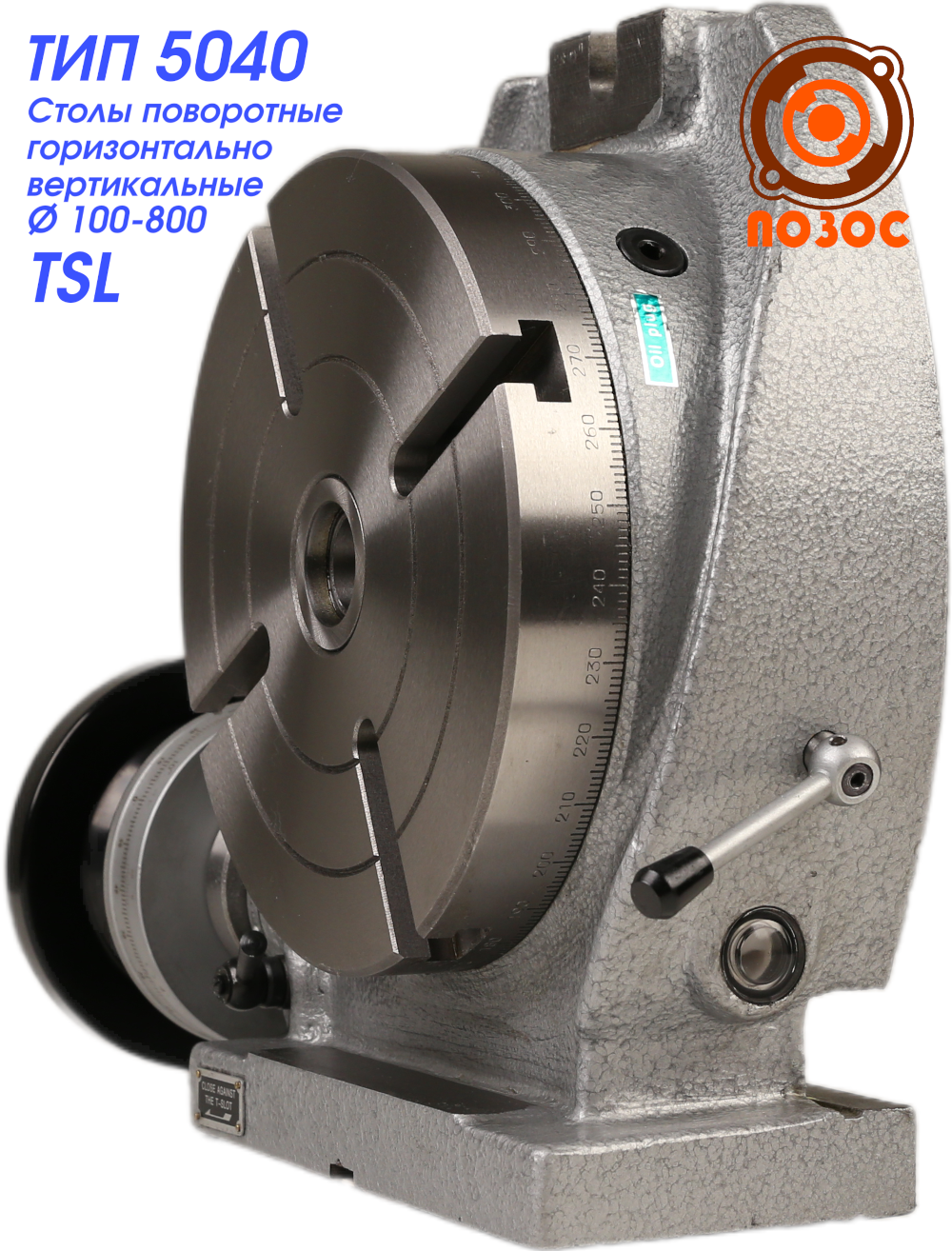

Столы поворотные горизонтально-вертикальные серии TSL предназначены для деления, кругового резания, установки углов, расточки, локальной обработки и подобной работы совместно с фрезерными станками. Этот тип столов специально предназначен для выполнения машинных операций с большими возможностями измерения, чем столы серии TS. Основание позволяет использовать столы и в вертикальном положении для проведения работ с использованием задней бабки.
ДОПОЛНИТЕЛЬНО (в комплект не входит) стол можно доукомплектовать:
ДОПОЛНИТЕЛЬНО (в комплект не входит) стол можно доукомплектовать:
1. ТИП 5055 FL фланец для крепления спирального патрона
2. ТИП 5054 DК11 патрон спиральный
3. ТИП 5053 DP делительный диск, позволяющий оператору точно разделить окружность при вращении на 360°, в любых пропорциях и на любые углы.
4. ТИП 5057 WZK бабка задняя
Характеристики
Артикул Pozos
|
TSL250 |
Диаметр планшайбы, мм
|
Ø250 |
Конусность центровочного отверстия
|
KM3 |
Диаметр отверстия, мм
|
Ø30х6 |
Высота центра при вертикальном положении, мм
|
170 |
Ширина Т-паза, мм
|
12 |
Углы схождении Т-пазов
|
60° |
Ширина паза крепления, мм
|
14 |
Модули червячной шестерни
|
2 |
Коэффициент передачи червячной передачи
|
1:90 |
Градуировка
|
360° |
Шкала маховичка
|
1' |
Минимальное значение шкалы
|
10" |
Точность показаний
|
60" |
Макс. нагрузка на подшипник в горизонтальном положении, кг
|
200 |
Макс. нагрузка на подшипник в вертикальном положении, кг
|
100 |
Вес, кг
|
46 |
TSL100 |
TSL160 |
TSL200 |
TSL250 |
TSL320 |
TSL400 | TSL800 | |
A |
125 | 242 | 285 | 328 | 410 | 525 | 980 |
B |
125 | 196 | 236 | 286 | 360 | 450 | 890 |
C |
70 | 125 | 150 | 170 | 210 | 260 | 500 |
D |
Ø100 | Ø160 | Ø120 | Ø250 | Ø320 | Ø400 | 800 |
E |
10 | 12 | 14 | 18 | 22 | ||
F |
125 | 186 | 208 | 253 | 320 | 400 | 800 |
G |
— | 12 | 14 | 18 | 22 | ||
H |
70 | 85 | 100 | 110 | 120 | 150 | 300 |
J |
— | 12 | 15 | 16 | 30 | ||
L |
114 | 194 | 211 | 241 | 273 | 337 | 534 |
M |
KM2 | KM3 | KM4 | KM6 | |||
N |
48 | 82 | 99 | 106 | 118 | 145 | 295 |
P |
30 | 37 | 48 | 70 | 136 | ||
Q |
50 | 125 | 140 | 160 | 250 | ||
d |
Ø20 | Ø25 | Ø30 | Ø40 | 75 | ||
h |
8 | 6 | 10 | 14 |
Видео
Артикул | Диаметр планшайбы, мм | Конусность центровочного отверстия | Диаметр отверстия, мм | Высота центра при вертикальном положении, мм | Ширина Т-паза, мм | Углы схождении Т-пазов | Ширина паза крепления, мм | Модули червячной шестерни | Коэффициент передачи червячной передачи | Градуировка | Шкала маховичка | Минимальное значение шкалы | Точность показаний | Макс. нагрузка на подшипник в горизонтальном положении, кг | Макс. нагрузка на подшипник в вертикальном положении, кг | Вес, кг | Цена, руб | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
TSL100 | Ø100 | KM2 | Ø20х8 | 70 | 6 | 90° | 10 | 1 | 1:72 | 360° | 2' | 10" | 120" | 20 | 10 | 7 | 46200 |
|
TSL160 | Ø160 | KM2 | Ø25х6 | 125 | 10 | 90° | 12 | 1.5 | 1:90 | 360° | 1' | 10" | 80" | 100 | 50 | 23 | 54000 |
|
TSL200 | Ø200 | KM3 | Ø30х6 | 150 | 12 | 90° | 14 | 1.75 | 1:90 | 360° | 1' | 10" | 60" | 150 | 75 | 31.5 | 57800 |
|
TSL250 | Ø250 | KM3 | Ø30х6 | 170 | 12 | 60° | 14 | 2 | 1:90 | 360° | 1' | 10" | 60" | 200 | 100 | 46 | 67300 |
|
TSL320 | Ø320 | KM4 | Ø40х10 | 210 | 14 | 60° | 18 | 2.5 | 1:90 | 360° | 1' | 10" | 60" | 250 | 125 | 77 | 107700 |
|
TSL400 | Ø400 | KM4 | Ø40х10 | 260 | 14 | 60° | 18 | 3.5 | 1:90 | 360° | 1' | 10" | 60" | 300 | 150 | 150 | 148300 |
|
TSL800 | Ø800 | KM6 | Ø75x14 | 500 | 22 | 45° | 22 | 5.5 | 1:120 | 360° | 1' | 10" | 60" | 1500 | 750 | 1150 | 710000 |
|
