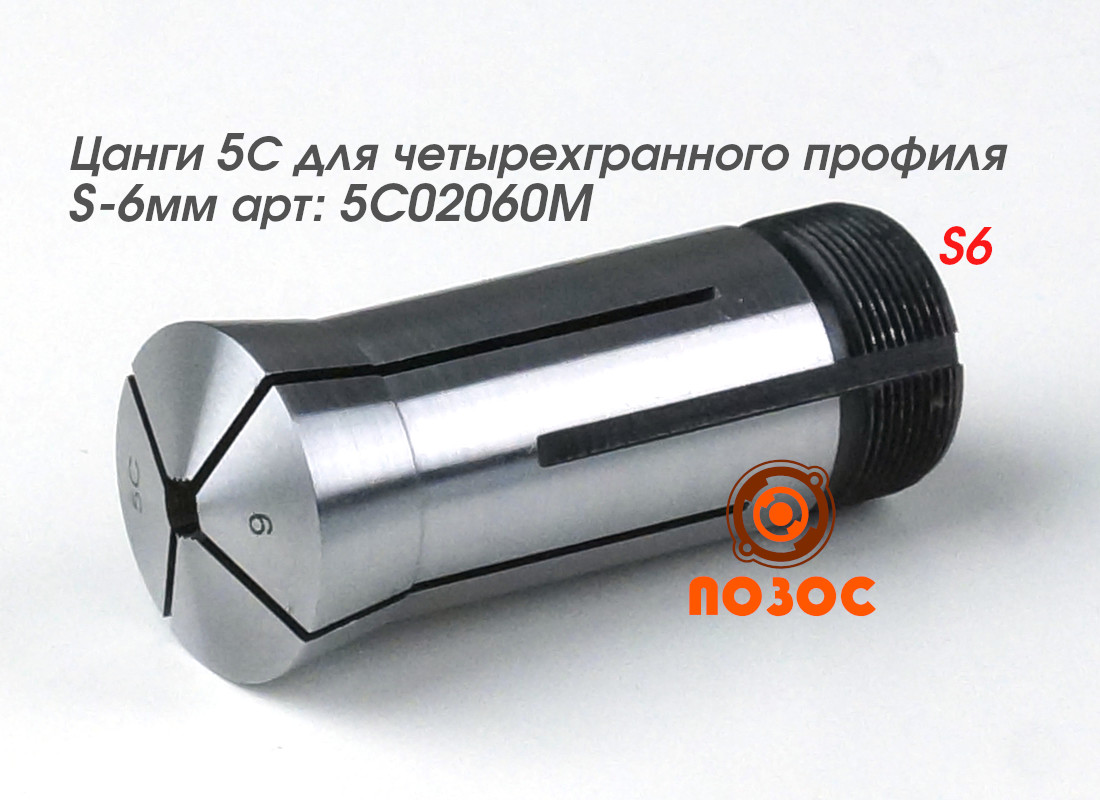

Цанги 5С для четырехгранного профиля 5C02060M

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Руководство по эксплуатации

POZOS0100 202 кб

Описание

Цанги серии 5С

1. Материал: 65 Mn

2. Твердость: в крепежной части HRC55-60, в эластичной части HRC40-45

3. Цанги предназначены для применения со всеми станками шпиндель которых имеет стандарт 5С и прочей вспомогательной оснасткой. Цанги изготавливаются для зажима круглых, четырехгранных и шестигранных профилей.

Цанги 5С получили широкое распространение в промышленности и предназначены для точной фиксации деталей. Они могут устанавливаться непосредственно в шпиндели станков, делительных головок, в фиксаторы, в патроны и прочую всевозможную оснастку, имеющую шпиндель по стандарту 5С.

Характеристики

Профиль	Четырехгранный
Артикул Pozos	5C02060M
Стандарт	5C
Варианты комплектов	10 цанг, 17 цанг
S, мм	6

Параметры точности

d, мм	L, мм	Биение, мм
1.0-1.5	6.35	0.013
> 1.5-3.0	12.7
> 3.0-10.0	25.4
>10.0-16.0	38.1
>16.0-20.0	50.8

Видео

Артикул	S, мм	Цена, руб
5C02030M	3	Под запрос
5C02035M	3.5	Под запрос
5C02045M	4	Под запрос
5C02050M	5	Под запрос
5C02055M	5.5	Под запрос
5C02060M	6	Под запрос
5C02065M	6.5	Под запрос
5C02070M	7	Под запрос
5C02075M	7.5	Под запрос
5C02080M	8	Под запрос
5C02090M	9	Под запрос
5C02100M	10	Под запрос
5C02110M	11	Под запрос
5C02120M	12	Под запрос
5C02130M	13	Под запрос
5C02140M	14	Под запрос
5C02150M	15	Под запрос
5C02160M	16	Под запрос
5C02170M	17	Под запрос
5C02180M	18	Под запрос
5C02190M	19	Под запрос
