----СТОЛЫ ПОВОРОТНЫЕ ГОРИЗОНТАЛЬНО-ВЕРТИКАЛЬНЫЕ Ø500 мм T13500B

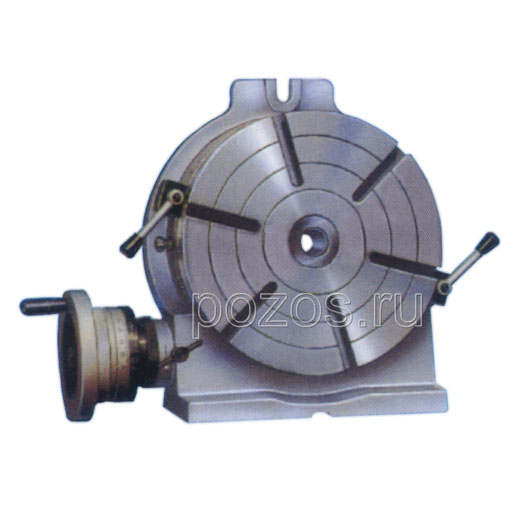

СТОЛЫ ПОВОРОТНЫЕ ГОРИЗОНТАЛЬНО-ВЕРТИКАЛЬНЫЕ Ø500 мм T13500B

286 400 руб./шт с НДС

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Руководство по эксплуатации

POZOS50305050Warnings 262,5 кб

Описание

Столы поворотные горизонтально-вертикальные серии T13 предназначены для деления, кругового резания, установки углов, расточки, локальной обработки и подобной работы совместно с фрезерными станками. Этот тип столов специально предназначен для выполнения машинных операций с большими возможностями измерения, чем столы серии TS. Основание позволяет использовать столы и в вертикальном положении для проведения работ с использованием задней бабки.

ДОПОЛНИТЕЛЬНО (в комплект не входит) стол можно доукомплектовать:

1. ТИП 5055 FL фланец для крепления спирального патрона

2. ТИП 5054 DК11 патрон спиральный

3. ТИП 5053 DP делительный диск, позволяющий оператору точно разделить окружность при вращении на 360°, в любых пропорциях и на любые углы.

Характеристики

Артикул Pozos	T13500B
Диаметр планшайбы, мм	Ø500
Конусность центровочного отверстия	KM4
Диаметр отверстия, мм	Ø50х15
Высота центра при вертикальном положении, мм	286
Ширина Т-паза, мм	20
Углы схождении Т-пазов	45°
Модули червячной шестерни	3.5
Коэффициент передачи червячной передачи	1:90
Градуировка	360°
Поворот стола на один оборот червяка	4°
Минимальное значение шкалы	10"
Точность показаний	60"
Макс. нагрузка на подшипник в горизонтальном положении, кг	550
Макс. нагрузка на подшипник в вертикальном положении, кг	275
Вес НЕТТО, кг	225
Вес БРУТТО, кг	260
Размер упаковки, мм	955х690х337

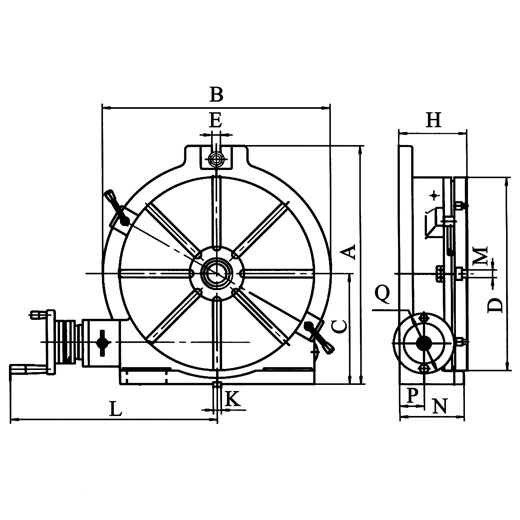

	A	B	C	D	E	H
T13500B	617	586	286	Ø500	22	175

	L	M	N	K	P	Q
T13500B	519	KM4	165	22	63	165

Артикул	Диаметр планшайбы, мм	Конусность центровочного отверстия	Диаметр отверстия, мм	Высота центра при вертикальном положении, мм	Ширина Т-паза, мм	Углы схождении Т-пазов	Модули червячной шестерни	Коэффициент передачи червячной передачи	Градуировка	Поворот стола на один оборот червяка	Минимальное значение шкалы	Точность показаний	Макс. нагрузка на подшипник в горизонтальном положении, кг	Макс. нагрузка на подшипник в вертикальном положении, кг	Вес НЕТТО, кг	Вес БРУТТО, кг	Размер упаковки, мм	Цена, руб
T13500B	Ø500	KM4	Ø50х15	286	20	45°	3.5	1:90	360°	4°	10"	60"	550	275	225	260	955х690х337	286400
