ТИП 5030 TS 160-1250 мм СТОЛЫ ПОВОРОТНЫЕ ГОРИЗОНТАЛЬНЫЕ
Артикул | Диаметр планшайбы, мм | Конусность центровочного отверстия | Диаметр отверстия, мм | Ширина Т-паза, мм | Углы схождении Т-пазов | Ширина паза крепления, мм | Модули червяка и червячной шестерни | Коэффициент передачи червячной передачи | Градуировка | Поворот стола при одном повороте червяка | Минимальное значение шкалы | Точность показаний | Максимальный вес заготовки, кг | Вес, кг |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
TS160A | Ø160 | KM2 | Ø25х6 | 10 | 90° | 12 | 1.5 | 1:90 | 360° | 4° (1 ' деление) | 10 " | 80 " | 100 | 16.5 |
TS200A | Ø200 | KM3 | Ø30х6 | 12 | 90° | 14 | 1.75 | 1:90 | 360° | 4° (1 ' деление) | 10 " | 80 " | 150 | 22.5 |
TS250A | Ø250 | KM3 | Ø30х6 | 12 | 60° | 14 | 2 | 1:90 | 360° | 4° (1 ' деление) | 10 " | 60 " | 200 | 33.5 |
TS320A | Ø320 | KM4 | Ø40х10 | 14 | 60° | 18 | 2.5 | 1:90 | 360° | 4° (1 ' деление) | 10 " | 60 " | 250 | 65 |
TS400A | Ø400 | KM4 | Ø40х10 | 14 | 60° | 18 | 3.5 | 1:90 | 360° | 4° (1 ' деление) | 10 " | 60 " | 300 | 125 |
TS500A | Ø500 | KM5 | Ø50х12 | 18 | 45° | |||||||||
TS630A | Ø630 | KM5 | Ø50х12 | 18 | 45° | |||||||||
TS800A | Ø800 | KM6 | Ø50х12 | 18 | 45° | |||||||||

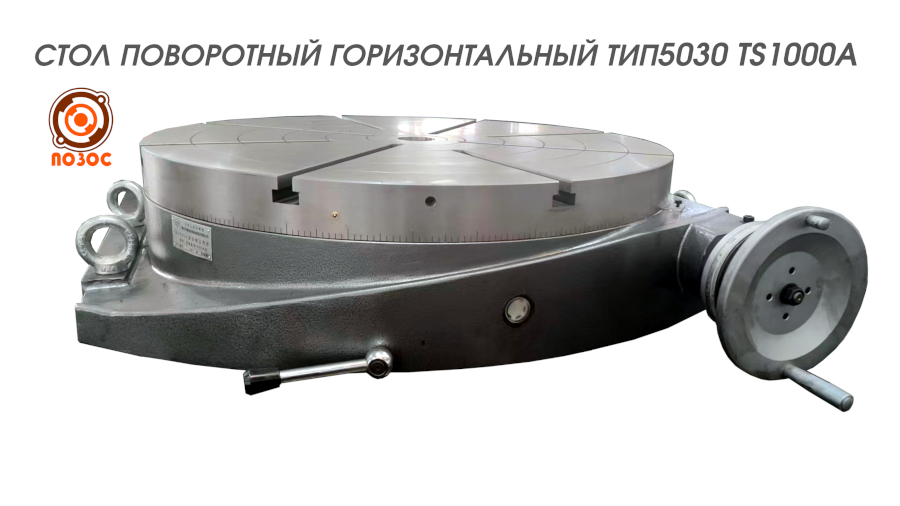

TS1000A | Ø1000 | KM6 | Ø75х14 | 22 | 45° | |||||||||
TS1250A | Ø1250 |
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
