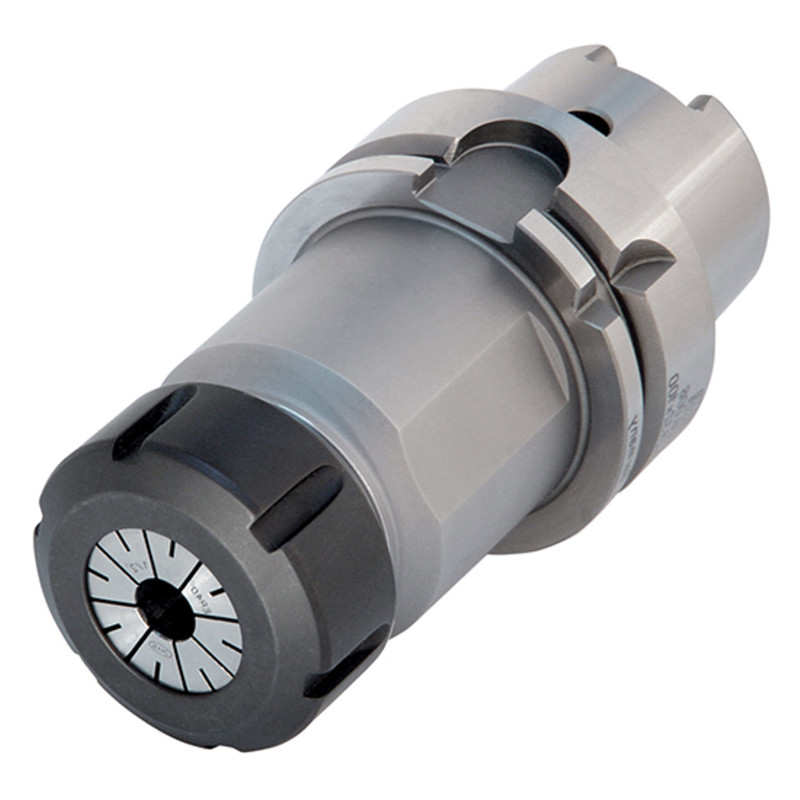

ТИП 4010 HSK ПАТРОНЫ ЦАНГОВЫЕ ER

ТИП 4010 HSK ПАТРОНЫ ЦАНГОВЫЕ ER

Инструмент с хвостовиками HSK

Техническая информация
Короткий полый конусный хвостовик HSK - широко распространенный стандарт DIN 69893 для инструмента. Инструмент HSK снабжен конусом (1:10), обеспечивающим одновременно 2 зоны контакта поверхностей (торец и конус).
По сравнению с традиционными хвостовиками с крутым конусом хвостовики HSK короче, выполнены полыми, и они захватываются изнутри. Они снабжены ведущими шпонками, входящими во фрезерованные шпоночные канавки шпинделей станков. Хвостовики HSK обеспечивают большую статическую и динамическую жесткость, чем стандартные крутые хвостовики. Инструмент HSK снабжается шестью типами (исполнениями) хвостовиков: A, B, C, D, E и F.
Под каждое исполнение имеются соответствующие гнезда шпинделей. Выбор исполнения со стороны производителя станков зависит от требований к конкретному применению, таких как момент и скорость шпинделя.
Тип A и B

для автоматической смены инструмента внешне схожи, но у них разные размеры.
Тип A представляет собой наиболее широко применяемую в настоящее время форму, которая обычно используется на новых обрабатывающих центрах и станках общего назначения.
Тип B обеспечивает большую опору на фланец для тяжелых условий обработки, хотя размер конусного хвостовика типа B меньше, чем типа A.
Различее ТИПов А и В
Тип A снабжен ведущей канавкой на узком конце конусного хвостовика, а в Типе B ведущие канавки находятся на фланце. В Тип А предусмотрена подача СОЖ через центр, для чего служит резьбовое отверстие для крепления трубки СОЖ внутри полости хвостовика;
предпочтительный канал СОЖ в Тип B проходит через отверстия во фланце. Во многих случаях в конусе предусмотрены отверстия под ключ для зажима вручную хвостовиков, предназначенных для автоматической смены инструмента. В обоих указанных типах есть установочные отверстия под электронный чип. В Тип А предусмотрены различные размеры (8) хвостовиков в диапазоне от 32 мм (1,260 дюйма) до 160 мм (6,299 дюйма) по диаметру фланца. В Тип B предусмотрены размеры (7) хвостовиков от 40 мм (1,575 дюйма) до 160 мм (6,299 дюйма) по диаметру фланца.

для ручной смены инструмента представляют собой варианты типов A и B. Канавка захвата и отверстия под чипы не предусматриваются. В этих двух типах обязательно есть отверстия доступа через конус для ручного зажима. Эти «ручные» ТИПы обычно используются на автоматических линиях или без вращения на токарных станках с числовым управлением.
Различия ТИПов C и D
В Тип C доступны различные размеры (6) хвостовиков в диапазоне от 32 мм (1,260 дюйма) до 100 мм (3,937 дюйма) по диаметру фланца. В Тип D имеются различные размеры (5) хвостовиков от 40 мм (1,575 дюйма) до 100 мм (3,937 дюйма) по диаметру фланца.

для автоматической смены инструмента также являются вариантами типов A и B. Эти Типы предназначены для работы при чрезвычайно высокой скорости. В них отсутствуют такие конструкционные особенности, как ведущие канавки, отверстия под чип и паз для ориентации, что способствует устранению дисбаланса. В результате эти формы приводятся фиксирующим конусом и подходят только для легкой обработки, такой как высокоскоростное резание металла, или для деревообрабатывающих станков. В Тип E предлагаются различные размеры (5) хвостовиков в диапазоне от 25 мм (0,984 дюйма) до 63 мм (2,480 дюйма) по диаметру фланца. В форме F предлагаются размеры (3) хвостовиков в 50 мм (1,969 дюйма) , 63 мм (2,480 дюйма) и 80 мм (3,150 дюйма) по диаметру фланца.
