СТОЛЫ ПОВОРОТНЫЕ НАКЛОНЯЕМЫЕ TSK400
293 700 руб./шт с НДС
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Руководство по эксплуатации
POZOS50305050Warnings
262,5 кб
Описание

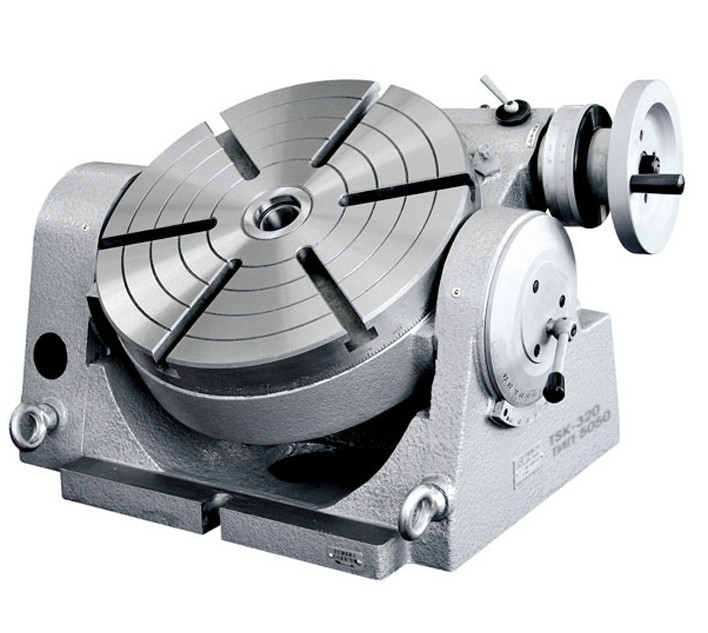

Столы поворотные наклоняемые серии TSK предназначены для деления, кругового резания, установки углов, расточки, локальной обработки и подобной работы совместно с фрезерными станками. Этот тип столов специально предназначен для выполнения машинных операций с большими возможностями измерения, чем столы серии TS или TSL. Основание позволяет использовать столы и в вертикальном положении для проведения работ с использованием задней бабки.
ДОПОЛНИТЕЛЬНО (в комплект не входит) стол можно доукомплектовать:
ДОПОЛНИТЕЛЬНО (в комплект не входит) стол можно доукомплектовать:
1. ТИП 5055 FL фланец для крепления спирального патрона
2. ТИП 5054 патрон спиральный
3. ТИП 5053 DP делительное устройство, позволяющее оператору точно разделить диск при вращении на 360°, в любых пропорциях и на любые углы.
Характеристики
Артикул Pozos
|
TSK400 |
Диаметр планшайбы, мм
|
Ø 400 |
Конусность центровочного отверстия
|
KM4 |
Диаметр отверстия, мм
|
Ø 40x10 |
Ширина Т-паза, мм
|
14 |
Модули червячной шестерни
|
3.5 |
Ширина паза крепления, мм
|
18 |
Углы схождении Т-пазов
|
60° |
Коэффициент передачи червячной пары стола
|
1:90 |
Градуировка
|
360° |
Угол наклона
|
0 - 90° |
Коэффициент передачи червячной пары наклона стола
|
1:75 |
Шкала маховичка
|
1' |
Минимальное значение шкалы
|
10" |
Точность показаний
|
2" |
Макс. нагрузка на подшипник в горизонтальном положении, кг
|
300 |
Макс. нагрузка на подшипник в вертикальном положении, кг
|
150 |
Диаметр рекомендованного патрона токарного, мм
|
315 |
Вес нетто/брутто, кг
|
280/305 |
Габариты упаковки, мм
|
830х600х460 |
мм | TSK160 |
TSK200 |
TSK250 |
TSK320 |
TSK400 | TSK500 |
A |
255 | 296 | 310 | 380 | 500 | |
B |
172 | 213 | 252 | 322 | 400 | |
C |
168 | 235 | 252 | 306 | ||
D |
Ø 160 | Ø 200 | Ø 250 | Ø 320 | Ø 400 | Ø 500 |
E |
11 | 14 | 14 | 16 | 16 | 16 |
F |
138 | 175.5 | 199 | 241 | 295 | |
H | 100 | 120 | 140 | 175 | 217 | |
L |
160 | 180 | 205 | 255 | 320 | |
M |
КМ2 | KM3 | КМ3 | KM4 | КМ4 | КМ4 |
P | 40 | 40 | 40 | 40 | 50 | 50 |
d | Ø 25 | Ø 30 | Ø 30 | Ø 40 | Ø 40 | Ø 40 |
h | 6 | 6 | 6 | 10 | 10 | 10 |
Артикул | Диаметр планшайбы, мм | Конусность центровочного отверстия | Диаметр отверстия, мм | Ширина Т-паза, мм | Модули червячной шестерни | Ширина паза крепления, мм | Углы схождении Т-пазов | Коэффициент передачи червячной пары стола | Градуировка | Угол наклона | Коэффициент передачи червячной пары наклона стола | Шкала маховичка | Минимальное значение шкалы | Точность показаний | Макс. нагрузка на подшипник в горизонтальном положении, кг | Макс. нагрузка на подшипник в вертикальном положении, кг | Диаметр рекомендованного патрона токарного, мм | Вес нетто/брутто, кг | Габариты упаковки, мм | Цена, руб | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
TSK160 | Ø 160 | КМ2 | Ø 25х6 | 10 | 1.5 | 12 | 90° | 1:90 | 360° | 0 - 90° | 1:40 | 1' | 10" | 2" | 100 | 50 | 125 | 36/44 | 425х380х300 | 153900 |
|
TSK200 | Ø 200 | KM3 | Ø 30x6 | 12 | 1.75 | 14 | 90° | 1:90 | 360° | 0 - 90° | 1:48 | 1' | 10" | 2" | 150 | 75 | 160 | 57/67 | 492х423х306 | 161600 |
|
TSK250 | Ø 250 | КМ3 | Ø 30x6 | 12 | 2 | 14 | 60° | 1:90 | 360° | 0 - 90° | 1:60 | 1' | 10" | 2" | 200 | 100 | 200 | 80/93 | 550х430х330 | 173200 |
|
TSK320 | Ø 320 | KM4 | Ø 40x10 | 14 | 2.5 | 18 | 60° | 1:90 | 360° | 0 - 90° | 1:75 | 1' | 10" | 2" | 250 | 125 | 250 | 135/150 | 630х490х395 | 192500 |
|
TSK400 | Ø 400 | KM4 | Ø 40x10 | 14 | 3.5 | 18 | 60° | 1:90 | 360° | 0 - 90° | 1:75 | 1' | 10" | 2" | 300 | 150 | 315 | 280/305 | 830х600х460 | 293700 |
|
TSK500 | Ø 500 | KM4 | Ø 40x10 | 14 | 3.5 | 18 | 60° | 1:90 | 360° | 0 - 90° | 1:120 | 1' | 10" | 2" | 300 | 150 | 400 | aaaxbbbbxccc | Под запрос |
