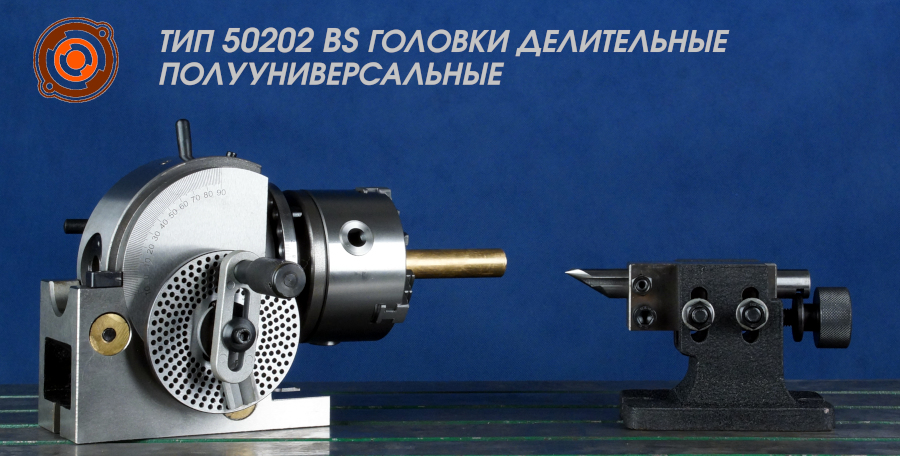

Головки типа BS являются одной из важнейших принадлежностей для фрезерных станков.
С помощью головок BS-0 и BS-1 можно производить прямое и простое деления или повернуть деталь на заданный угол, разделив поверхность на любые части в любых пропорциях. Прямое деление производится по окружности лимба шпинделя. С помощью 24 углублений для быстрого деления возможно разделить окружность на 2, 3, 4, 6, 8, 12 и 24 части. Простое деление производится с помощью трех делительных дисков из комплекта.

Передаточное отношение головок 1 : 40
3 делительных диска в комплекте с делением на:
диск А: 15, 16, 17, 18, 19,20
диск В: 21, 23, 27, 29, 31, 33
диск С: 37, 39, 41, 43, 47, 49

Комплектация: делительная головка, задняя бабка, центр упорный, делительные диски, крепеж, переходный фланец для патрона, патрон трехкулачковый. Планшайба поставляется по заказу.

Головки BS-0 могут быть укомплектованы патроном токарным трехкулачковым 4" или 5"
Головки BS-1 могут быть укомплектованы патроном токарным трехкулачковым 5" или 6"


Комплектация:

1. Неподвижная задняя бабка

2. Держатель

3. Центр для головки и задней бабки

4. Диск прямого деления с 24 насечками

5. Диски непрямого деления с отверстиями по 18 окружностям

A 15, 16, 17, 18, 19, 20

B 21, 23, 27, 29, 31, 33

C 37, 39, 41, 43, 47, 49

6. Фланец

7. Токарный патрон 100 или 125мм (в соответствии с артикулом)

8. Инструкция по эксплуатации на русском языке
