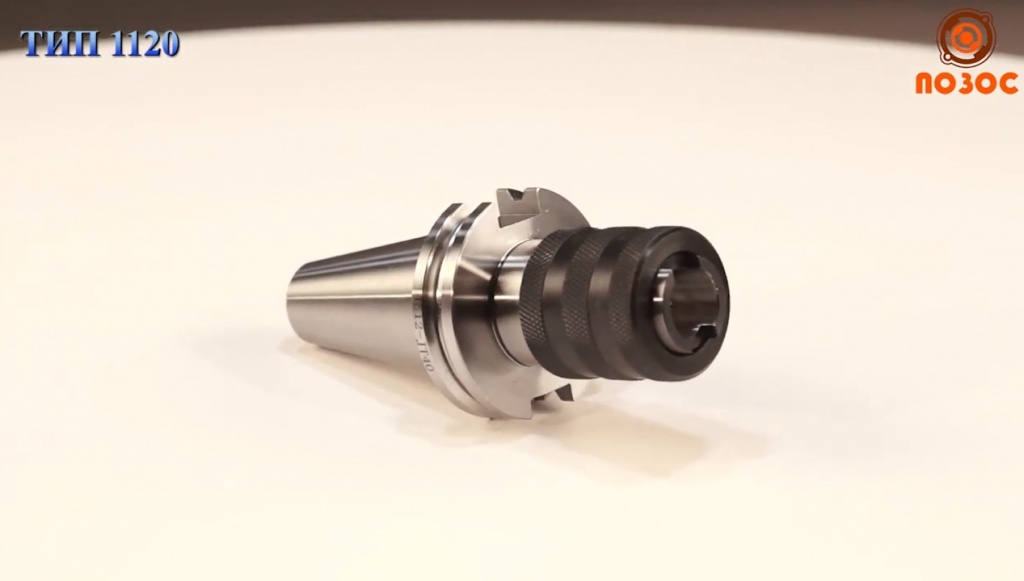

Патроны резьбонарезные с конусом 7:24, тип 1120

Патроны резьбонарезные (тип 1120) Применяются на фрезерных, расточных, с ЧПУ и прочих станках. Патроны имеют хвостовики 7:24 с размерами конуса 30, 40 и 50 исполнения A и U или с конусами стандарта MAS 403-BT.

Для установки метчика используют два исполнения головок: тип 1140. Размерный диапазон головок разбит на три линейки:

• М3-М12;

• М8-М20;

• М14-М36.

Головки исполнения 1 выпускаются без механизма предохранения и используются только при нарезании резьбы в сквозных отверстиях. Головки исполнения II снабжены механизмом защиты от перегрузки, который предохраняет метчик от поломки. Головки исполнения II подходят для нарезания резьбы в сквозных и глухих отверстиях. Усилие проворота головки регулируется. При заклинивании метчика включается трещотка — храповой механизм предотвращает поломку.

Головка снимается и устанавливается без дополнительного инструмента, нажатием на специальное фиксирующее кольцо. Метчик также фиксируется автоматически — для установки нужно просто вставить инструмент до упора.

Особенности эксплуатации патрона:

• Осевая компенсация резьбонарезных патронов. Патроны оснащены механизмом осевой компенсации, который сглаживает разницу скоростей хода метчика и подачи шпинделя станка.

• Выкручивание метчика с реверсом станка. Нарежьте резьбу в отверстии, не выпуская резьбонарезную часть метчика до конца. После прохода включите реверс станка и выкрутите инструмент.

• Удаление метчика через отверстие. Нарежьте резьбу до конца, опустите шпиндель, нажмите на цангу патрона. Метчик освободится и его можно будет вынуть с обратной стороны.

• Защита от перегрузки (для головок исполнения II). Если при сверлении глухого отверстия метчик упрется в дно — сработает механизм трещотки. Защита срабатывает и в случаях, когда диаметр отверстия не соответствует параметрам метчика.

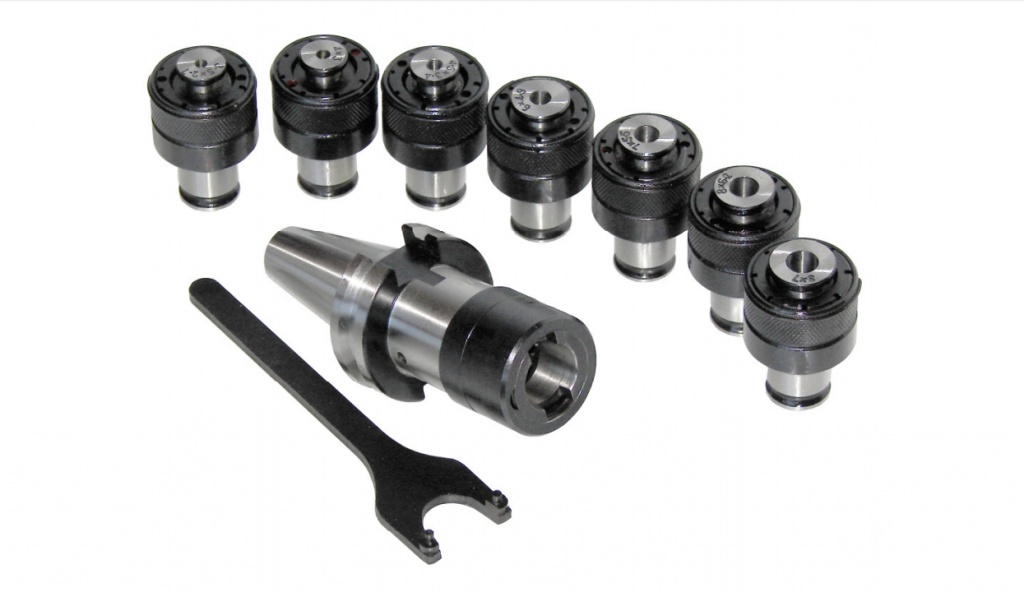

Комплект: патрон, ключ, головки
