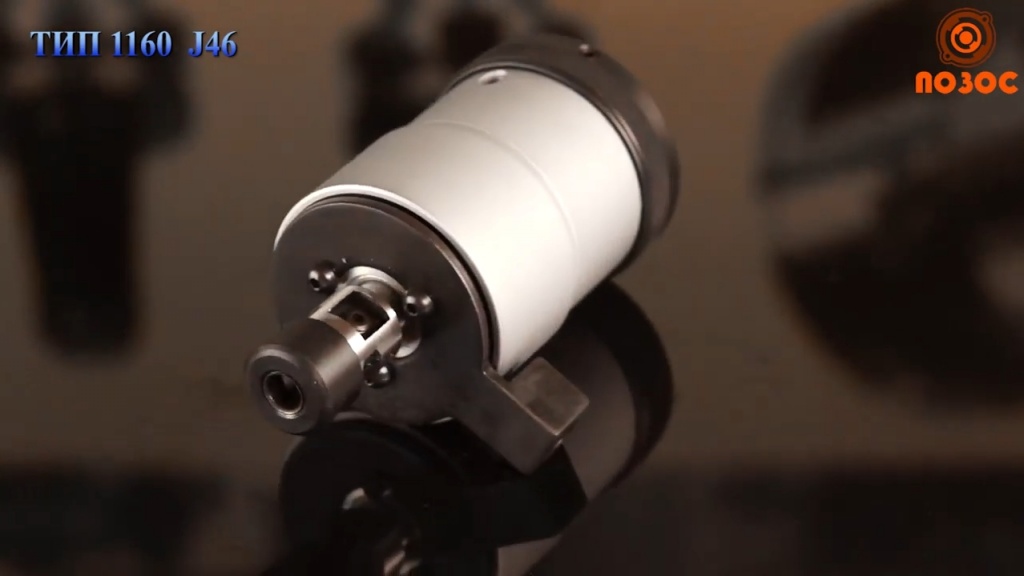

Патроны резьбонарезные реверсивные, тип 1160
Патроны резьбонарезные реверсивные предназначены для нарезания резьбы в глухих и сквозных отверстиях. Патроны представлены в трех диапазонах:
-
J467 — М2-М7;
-
J4612 — М5-М12;
-
J4620 — М8-М20.
Для закрепления патрона к станку в комплекте имеется два различных конуса Морзе: КМ1 и КМ3 для J467, КМ3 и КМ4 для J4612 и J4620. Конусы Морзе поставляются в исполнении «с лапкой» BE, BEK (DIN 228, ГОСТ 25557-2006).
Резьбонарезные головки имеют механизмы осевой компенсации, которые сглаживают неравномерность скоростей погружения метчика и подачи шпинделя станка.
Технология использования
-
Закрепите метчик. Для закрепления и центрирования метчика используются две резинометаллические цанги разного размера. Квадрат хвостовика метчика фиксируется винтами от проворачивания. После этого при помощи двух рожковых ключей затягивается гайка.
-
Установите штангу. Деталь (входит в комплект) после установки позволяет переключать реверс. Ее нужно держать рукой или упереть в направляющие станка.
-
Отрегулируйте усилие. Момент поворота регулируемый — эта функция защищает от перегрузки, предотвращает поломку метчика и станка.
-
Включите станок, подведите метчик к отверстию и нарежьте резьбу.
-
Начните поднимать шпиндель станка, удерживая штангу. Патрон автоматически переключится на реверсивное вращение. После освобождения инструмента патрон автоматически вернется к вращению в исходном направлении.
При нарезании резьбы в глухом отверстии, при достижении дна включится трещотка. Начните поднимать шпиндель — патрон автоматически включит реверс.

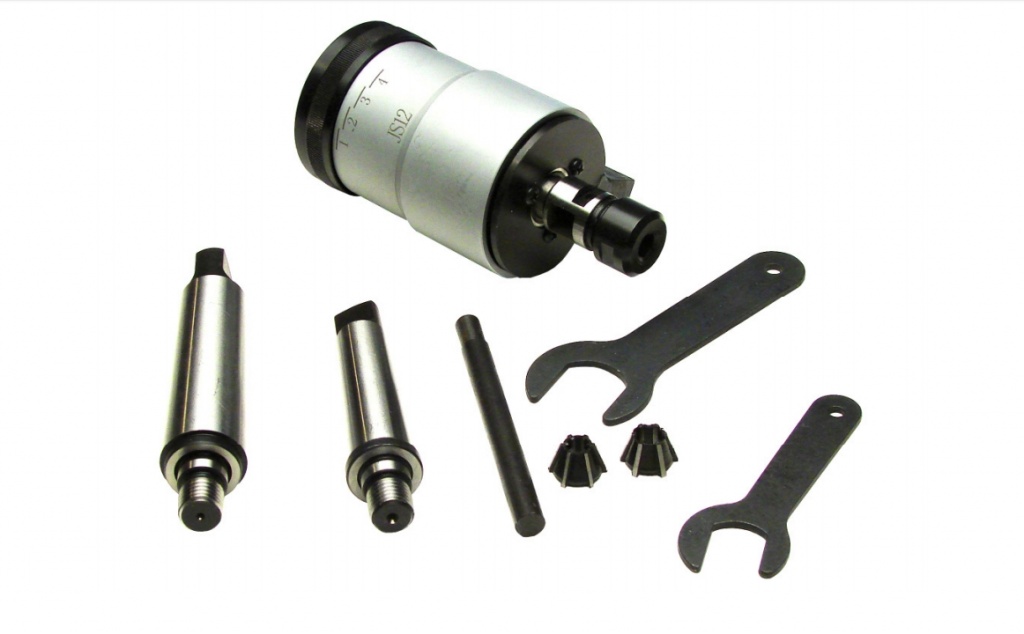

Комплект для установки патрона и инструмента
Резьбонарезной патрон с реверсом подходит для установки на любой сверлильный станок, в котором имеется внутренний конус Морзе 1, 2, 3 или наружный укороченный конус JT6.
Как купить реверсивный резьбонарезной патрон
Чтобы заказать оснастку перейдите в раздел каталога с реверсивными патронами и выберите подходящий типоразмер. Если нужна консультация — позвоните по номеру +7(495) 972-8625 или напишите на почту info@pozos.ru. Эксперт по станочной оснастке ответит на все вопросы, поможет выбрать модель, инструменты и другое оборудование.
