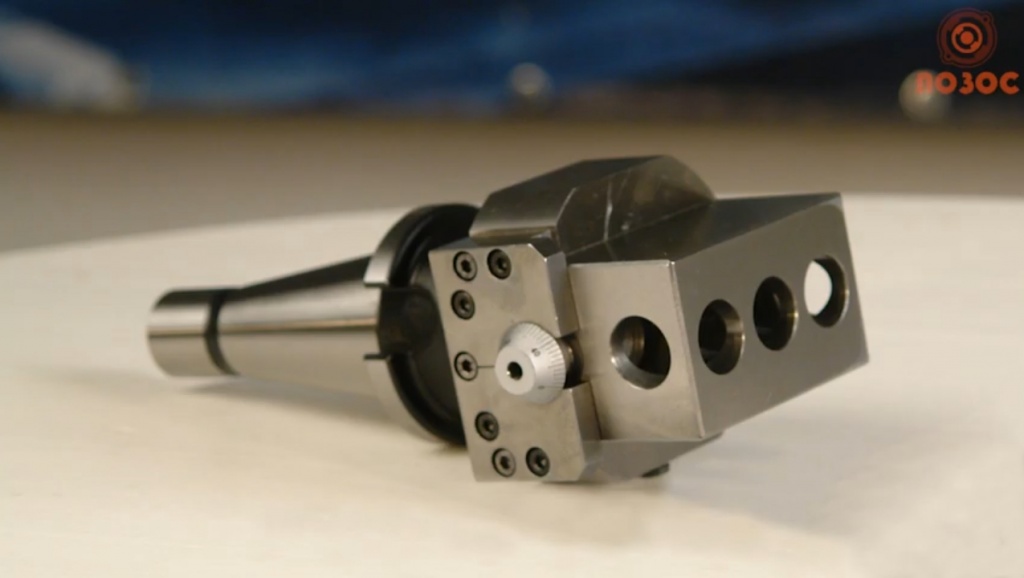

Головки расточные с микрометрической подачей, тип 1350, F1A-18
Расточные головки с микрометрической подачей используются для высокоточной расточки внутренних отверстий, обточки наружных цилиндрических поверхностей, ступенчатой обработки и прочих операций.
Головки могут быть оснащены хвостовиками нескольких типов. Варианты исполнения:
-
С конусами Морзе от КМ1 до КМ5 с резьбовым отверстием по оси по типу AE, AEK или с лапкой по типу BE, BEK. Стандарты: ГОСТ 25557-2006, DIN 228.
-
С конусом 7:24 с диаметром от 30 до 50. Исполнения: A и U, MAS 403 BT Стандарты: ГОСТ 25827-2014, DIN 2080.
-
С конусом R8.

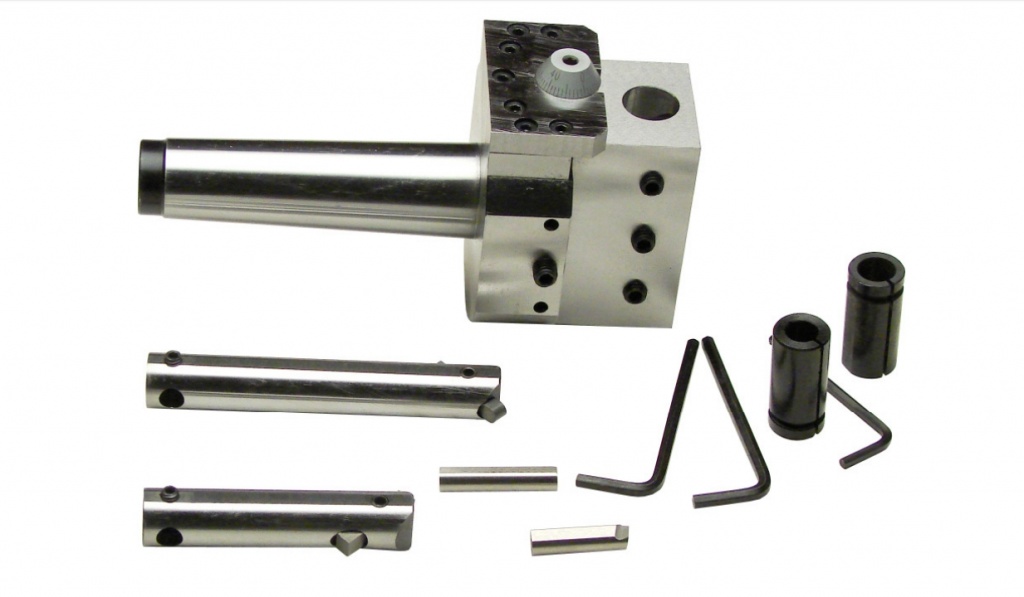

Расточная головка в полной комплектации
В головках применяются резцы с диаметром хвостовика 18 мм. Диаметр расточки достигает 160 мм. Шаг шкалы 0,02 мм позволяет легко и точно перенастроить оснастку на любой режим обработки. Головка поставляется в комплекте с двумя державками, втулками, резцовыми вкладками, шестигранными ключами для регулировки.
Головки обеспечивают точное позиционирование инструмента: максимальное отклонение вертикальной поверхности от центральной линии конусности хвостовика — 0,02 мм. Максимальное биение оправки — 0,015 мм.
Для расточки отверстий Ø 4-22 мм необходимо использовать зажимные втулки Ø 10 мм и Ø 12 мм, для резцов с прямым хвостовиком Ø 10 и 12 мм. Если растачиваемое отверстие больше 22 мм, можно применять резцы с хвостовиком Ø 18 мм без втулок. Если растачиваемое отверстие большое 116 мм, нужно применять резец с хвостовиком Ø 18 мм, закрепив его в горизонтальное отверстие блока скольжения или державку для резцовых вставок Ø 8 мм с креплением под углом 45°.
Как купить расточную головку с микрометрической подачей
Чтобы оформить заказ, перейдите в раздел «головки расточные с микрометрической подачей» и выберите модель с подходящими параметрами, исполнением хвостовика. Если нужна консультация — позвоните по номеру +7(495) 972-8625 или отправьте запрос в POZOS tools на электронную почту info@pozos.ru, наш эксперт ответит на любые вопросы и подробно расскажет об использовании головки.
