ТИП 2485 ЦЕНТРЫ ВРАЩАЮЩИЕСЯ ГРИБКОВЫЕ

Описание Видео

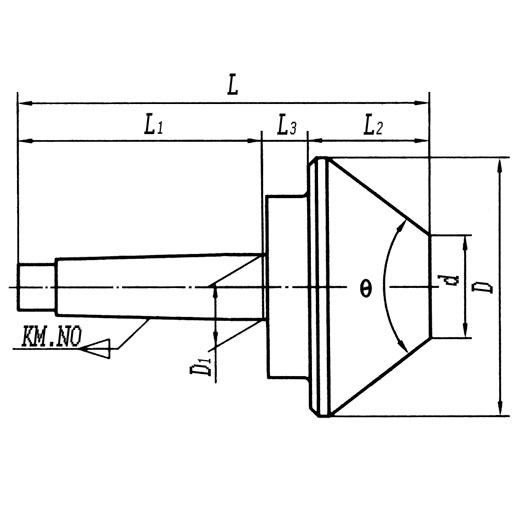

Артикул	КОНУС МОРЗЕ	D1,мм	D,мм	d,мм	L,мм	L1,мм	L2,мм	L3,мм	Угол	Точность, мм	Цена, руб
MT2-D103-d25-60°	2	17.780	103	25	146	68	61	12	60°	0,01	7500
MT2-D103-d30-75°	2	17.780	103	30	141	68	57	16	75°	0,01	Под запрос
MT2-D63-d20-60°	2	17.780	63	20	146	68	68	10	60°	0,01	6700
MT2-D83-d25-60°	2	17.780	83	25	141	68	61	12	60°	0,01	6700
MT3-D103-d25-60°	3	23.825	103	25	158	85	57	16	60°	0,01	9300
MT3-D103-d30-75°	3	23.825	103	30	164	85	63	16	75°	0,01	Под запрос
MT3-D118-d40-75°	3	23.825	118	40	164	85	63	16	75°	0,01	Под запрос
MT3-D63-d20-60°	3	23.825	63	20	163	85	68	10	60°	0,01	7200
MT3-D83-d25-60°	3	23.825	83	25	158	85	61	12	60°	0,01	9300
MT4-D103-d25-60°	4	31.267	103	25	187	108	57	16	60°	0,01	9500
MT4-D103-d30-75°	4	31.267	103	30	181	108	57	16	75°	0,01	Под запрос
MT4-D118-d40-75°	4	31.267	118	40	187	108	63	16	75°	0,01	Под запрос
MT4-D128-d44-75°	4	31.267	128	44	191	108	67	16	75°	0,01	Под запрос
MT4-D148-d35-75°	4	31.267	148	35	198	108	80	10	75°	0,01	Под запрос
MT4-D158-d45-75°	4	31.267	158	45	196	108	78	10	75°	0,01	13200
MT4-D178-d45-75°	4	31.267	178	45	210	108	92	10	75°	0,01	Под запрос
MT4-D198-d65-75°	4	31.267	198	65	220	108	102	10	75°	0,01	17500
MT4-D248-d105-75°	4	31.267	248	105	225	108	107	10	75°	0,01	Под запрос
MT4-D63-d20-60°	4	31.267	63	20	186	108	68	10	60°	0,01	7800
MT4-D83-d25-60°	4	31.267	83	25	181	108	61	12	60°	0,01	9300
MT5-D103-d25-60°	5	44.399	103	25	209	136	57	16	60°	0,01	17400
MT5-D103-d30-60°	5	44.399	103	30	209	136	57	16	75°	0,01	Под запрос
MT5-D118-d40-75°	5	44.399	118	40	215	136	63	16	75°	0,01	Под запрос
MT5-D128-d44-75°	5	44.399	128	44	219	136	67	16	75°	0,01	Под запрос
MT5-D148-d35-75°	5	44.399	148	35	226	136	80	10	75°	0,01	Под запрос
MT5-D158-d45-75°	5	44.399	158	45	224	136	78	10	75°	0,01	16900
MT5-D178-d45-75°	5	44.399	178	45	238	136	92	10	75°	0,01	Под запрос
MT5-D198-d65-75°	5	44.399	198	65	248	136	102	10	75°	0,01	21500
MT5-D248-d105-75°	5	44.399	248	105	253	136	107	10	75°	0,01	33600
MT5-D300-d140-75°	5	44.399	300	140	266	136	120	10	75°	0,01	Под запрос
MT5-D320-d155-75°	5	44.399	320	155	271	136	125	10	75°	0,01	Под запрос
MT5-D350-d170-75°	5	44.399	350	170	281	136	135	10	75°	0,01	Под запрос
MT5-D410-d200-75°	5	44.399	410	200	311	136	160	15	75°	0,01	Под запрос
MT5-D63-d20-60°	5	44.399	63	20	214	136	68	10	60°	0,01	15600
MT5-D83-d25-60°	5	44.399	83	25	209	136	61	12	60°	0,01	15600
MT6-D118-d40-75°	6	63.348	118	40	268	189	63	16	75°	0,01	Под запрос
MT6-D128-d44-75°	6	63.348	128	44	272	189	67	16	75°	0,01	Под запрос
MT6-D148-d35-75°	6	63.348	148	35	279	189	80	10	75°	0,01	Под запрос
MT6-D158-d45-75°	6	63.348	158	45	277	189	78	10	75°	0,01	22800
MT6-D178-d45-75°	6	63.348	178	45	291	189	92	10	75°	0,01	Под запрос
MT6-D198-d65-75°	6	63.348	198	65	301	189	102	10	75°	0,01	25200
MT6-D248-d105-75°	6	63.348	248	105	306	189	107	10	75°	0,01	32500
MT6-D300-d140-75°	6	63.348	300	140	319	189	120	10	75°	0,01	Под запрос
MT6-D320-d155-75°	6	63.348	320	155	324	189	125	10	75°	0,01	Под запрос
MT6-D350-d170-75°	6	63.348	350	170	334	189	135	10	75°	0,01	Под запрос
MT6-D410-d200-75°	6	63.348	410	200	365	189	160	15	75°	0,01	Под запрос

Описание

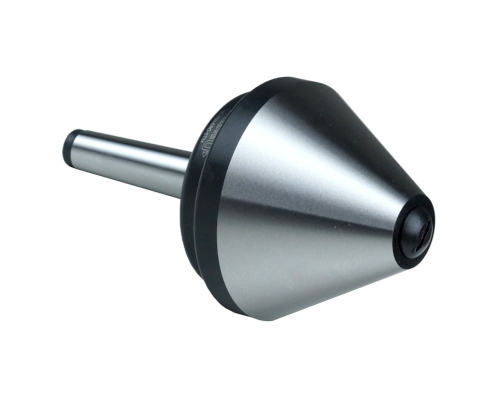

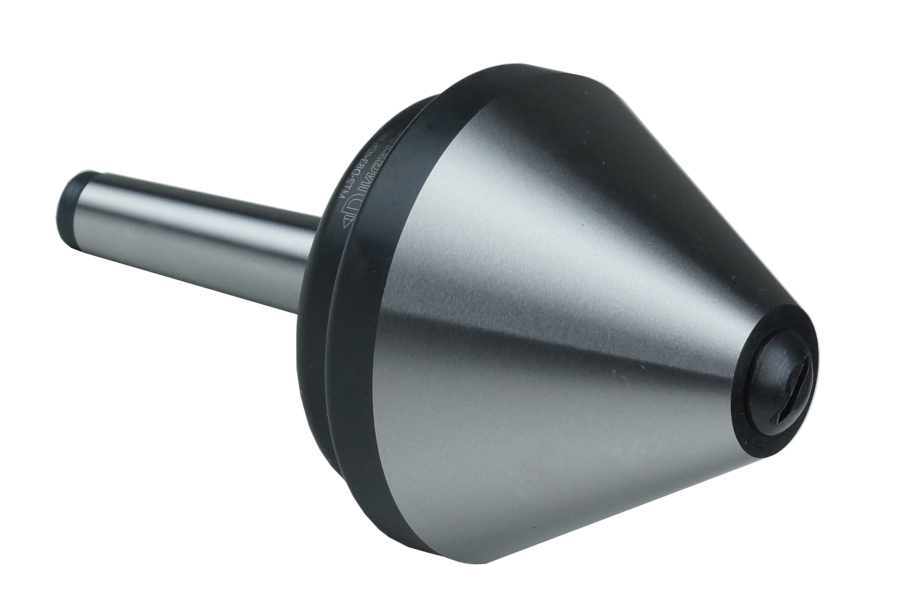

Грибковые токарные вращающиеся центры с конусами Морзе 2,3,4,5 и 6
Применяются для центрирования и фиксации во время точения обрабатываемой детали в форме тел вращения с полыми торцевыми отверстиями – трубы, пустотелые валы.
Грибковые центры ТИП 2485 имеют герметичное исполнение с уплотнителем, защиту подшипников от пыли и СОЖ. Биение в пределах 0.01 мм. Макс. оборотов в минуту: 2000 rpm

Грибовидный/зонтичный наконечник центров ТИП 2485 доступен в исполнении 60° и 75°
