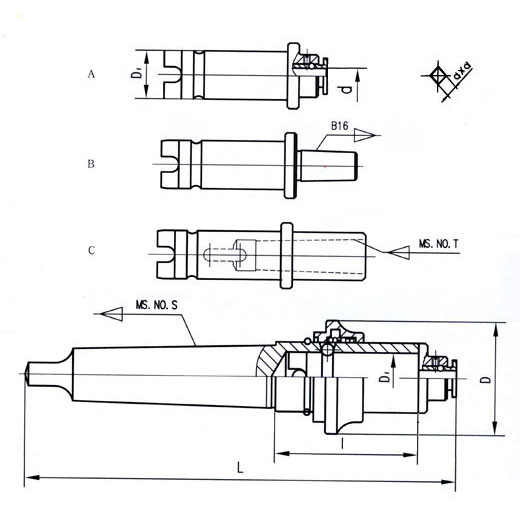

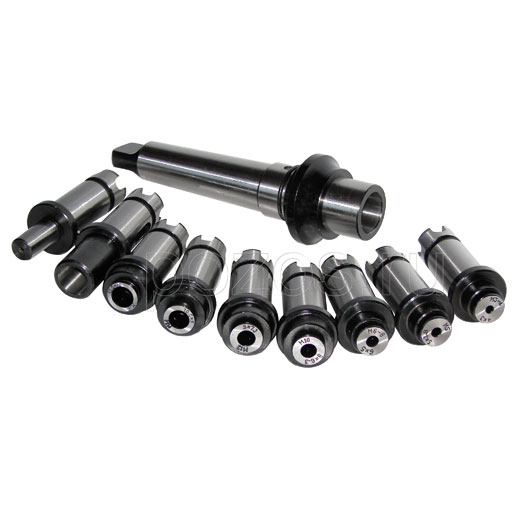

ТИП 1100 ПАТРОНЫ РЕЗЬБОНАРЕЗНЫЕ
Артикул | Конус патрона | D,мм | D1,мм | I,мм | L(A),мм | L(B),мм | L(C),мм | Диапазон резьбы | Конус втулки |
---|---|---|---|---|---|---|---|---|---|
J5212-MS3 | КМ3 | 57 | 25 | 71 | 192 | 206 | 206 | M3-M12 | КМ2 |
J5216-MS4 | КМ4 | 57 | 25 | 73 | 218 | 232 | 232 | M3-M16 | КМ2 |
J5224-MS4 | КМ4 | 82 | 40 | 116 | 270 | 278 | 264 | M8-M24 | КМ2 КМ3 |
J5216-MS5 | КМ5 | 57 | 25 | 73 | 250 | 264 | 264 | M3-M16 | КМ2 |
J5224-MS5 | КМ5 | 82 | 40 | 116 | 302 | 310 | 297 | M8-M24 | КМ2 КМ3 |
|
|||||
|
|||||
|
|||||
|
|||||
|
